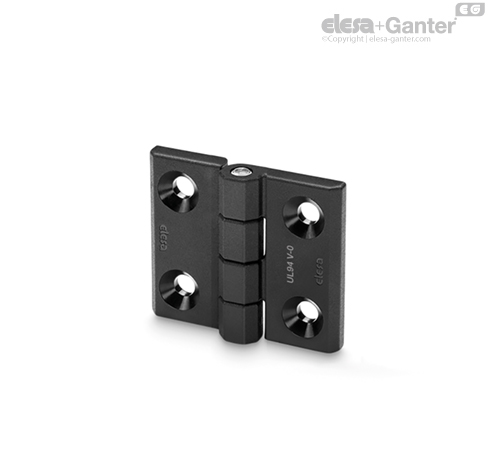

CFMQ-AE-V0

Šarke

Funkcije i primene

Šarka CFMQ-AE-V0 može da se koristi u svim oblastima za koje posebni propisi zahtevaju upotrebu protivpožarnih materijala.

CFMQ-AE-V0 može da se kombinuje sa CFSQ šarkama sa sigurnosnim prekidačem.

Obrtni ugao (Referentna vrednost)

Maks. 270° (-90° i +180° je stanje u kom su dve polovine šarke na istom nivou).

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.





Testovi izdržljivosti	Aksijalno opterećenje	Radijalno opterećenje	Opterećenje kod 90°
Br. artikla	Maks. statičko opterećenje Sa [N]	Maks. statičko opterećenje Sr [N]	Maks. statičko opterećenje S90 [N]
CFMQ.60-45-AE-V0 SH-6	1800	3200	900

Maksimalno statičko opterećenje ne treba prekoračiti (opasnost od loma) kako bi se osiguralo sigurno funkcionisanje šarki. U zavisnosti od primene, mora se dodati i faktor sigurnosti.
