Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Ekscentrična osovina sa osmouglom
Plastika termoplastika (poliacetal POM), u crnoj boji
Prekrivka vijaka
Plastika termoplastika (poliester PBT), u crnoj boji, sa sjajnom završnom obradom, montaža zabravljivanjem
Prekrivka za priključni kontakt
Plastika (termoplastika), u crnoj boji, mat, postavljena nakon montaže

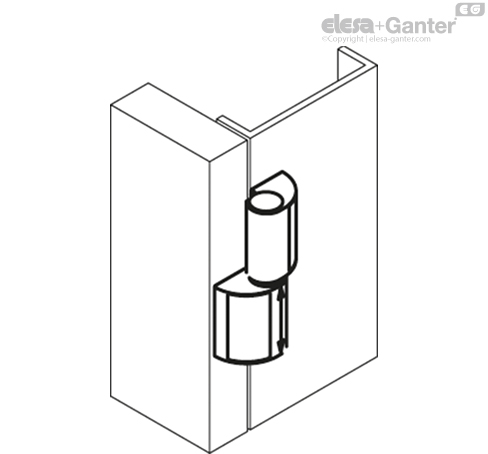

Montaža šarki na otvore i vrata
Otvori za vijke sa šestougaonom glavom, vijke sa cilindričnom glavom sa unutrašnjim šestouglom ili M5 šestougaone navrtke (UNI 5588)
Napomena
Funkcije i primene

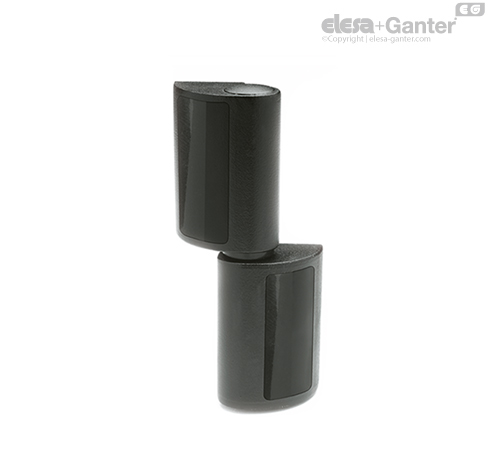

CFO. šarke (ELESA patent) su dizajnirane tako da prilikom montaže može da se promeni, odn. poravna položaj vrata u odnosu na okvir.
Mogu da se postave na vrata koja se otvaraju udesno ili ulevo. Za izbor odgovarajuće vrste šarke i odgovarajućeg broja šarki za određenu primenu, pogledajte
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice-.
| Testovi izdržljivosti |
| Aksijalno opterećenje | Radijalno opterećenje |
 |  |
| Paralelna ravan | Pravougaona ravan | Paralelna ravan | Pravougaona ravan |
Maksimalna nosivost
Ea [N] | Maksimalna nosivost
Er [N] |
| 290 | 200 |
Sila lomljenja nije utvrđena usled deformacije koje nastaje pre toga, zbog čega šarke postaju neupotrebljive.
Posebne verzije na zahtev
Posebne verzije na zahtev
Prekrivna kapica za vijke u različitim RAL bojama
Uputstvo za upotrebu

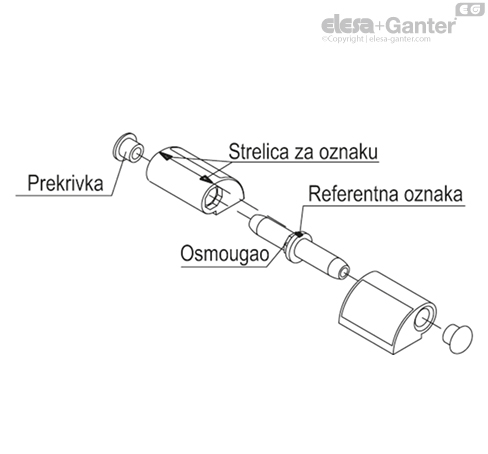

Napomena o montaži
- Na vrata pričvrstite telo šarke sa osmougaonim prihvatom za ekscentričnu čiviju na okviru.
- Umetnite igle šarke sa osmouglom u delove šarki pričvršćene za okvir vrata. Pri tome, referentna oznaka ekscentrične čivije mora da odgovara strelici na šarki.
- Zakačite vrata tako što ćete poravnati delove šarke na ekscentričnim čivijama.

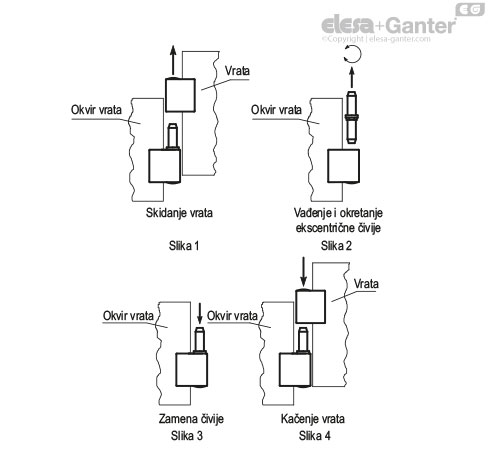

Pozicioniranje vrata
Za poravnanje vrata, ekscentrična čivija gornjeg i donjeg
šarke okreću u potreban položaj.

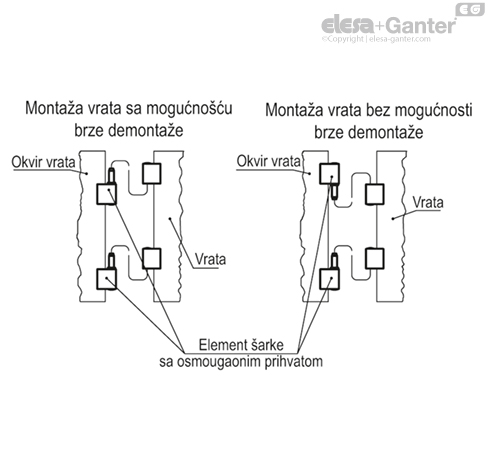

Raspored šarki
Ekscentrična čivija se može pozicionirati u osam položaja pomoću osmougla radi poravnanja četvorouglih vrata. Kako bi se vrata poravnala sa okvirom, možda će biti potrebno podešavanje ekscentričnih čivija obe šarke.
Primeri podešavanja

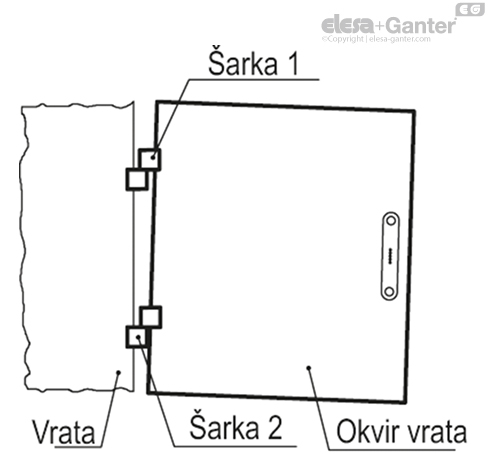

Vrata su nagnuta na donjoj strani
Kako bi vrata i okvir bili u jednoj ravni, okrenite ekscentričnu čiviju šarke 1 ulevo (u smeru suprotnom u smera kretanja kazaljki na satu), a ekscentričnu čiviju šarke 2 za 45° ili 90° udesno.

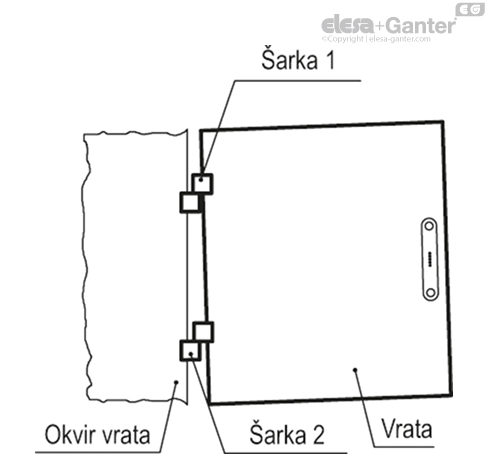

Vrata su nagnuta na gornjoj strani
Kako bi vrata i okvir bili u jednoj ravni, okrenite ekscentričnu čiviju šarke 1 ulevo (u smeru suprotnom u smera kretanja kazaljki na satu), a ekscentričnu čiviju šarke 2 za 45° ili 90° udesno.
