CFU.

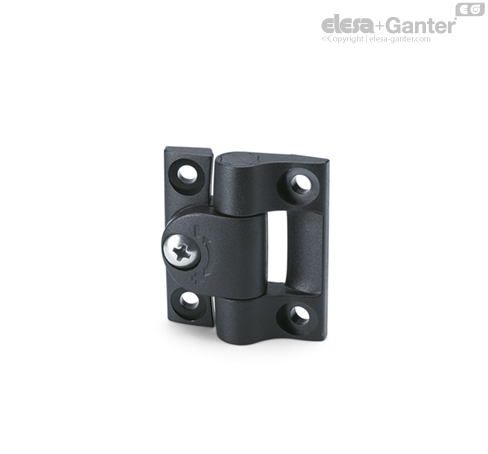

Šarke sa podešavanjem ugla otvaranja preko vijka

Funkcije i primene

Glava odlika CFU. šarke je mogućnost podešavanja obrtnog momenta vrata na koja se montira. Ovo omogućava pozicioniranje vrata.

Da biste podesili jačinu trenja, okrenite vijak tela šarke. Za povećanje trenja, okrenite ga u smeru kretanja kazaljki na satu, a za smenjenje u smeru suprotnom od smera kretanja kazaljki na satu.

Obrtni ugao (referentna vrednost)

Maks. 275º (-95° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Obrtni moment

Vrednosti obrtnog momenta od 1,4 do 4 Nm mogu da se dostignu uz maksimalni obrtni moment pritezanja od 0,8 Nm (CFU.40) i 4 Nm (CFU.60) vijka za podešavanje.

Šarka je testirana preko 60.000 puta otvaranjem i zatvaranjem. Vrednosti obrtnog momenta su ostale nepromenjene.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.





Testovi izdržljivosti	Aksijalno opterećenje		Radijalno opterećenje		Opterećenja pri 90°		Obrtni moment
Br. artikla	Maksimalna nosivost* Ea [N]	Sila lomljenja Ra [N]	Maksimalna nosivost Er [N]	Sila lomljenja Rr [N]	Maksimalna nosivost E90 [N]	Sila lomljenja R90 [N]	[Nm]
CFU.40 CH-4	300	900	300	1500	230	1000	1.4
CFU.60 CH-6	600	2350	400	3200	350	2500	4

* Elastična deformacija 1 mm.
