CFB.

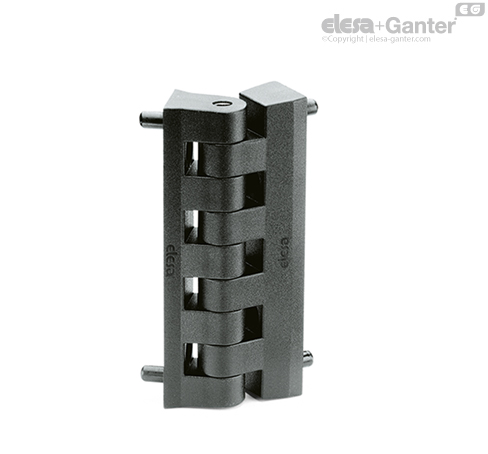

Šarke za uske dovratnike i okvire

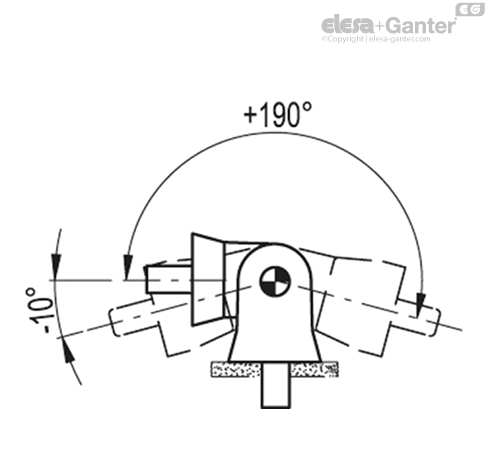

Obrtni ugao (referentna vrednost)

Maks. 200° (-10° i +190° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.





Testovi izdržljivosti	Aksijalno opterećenje		Radijalno opterećenje		Opterećenja pri 90°
Br. artikla	Maksimalna nosivost Ea [N]	Sila lomljenja Ra [N]	Maksimalna nosivost Er [N]	Sila lomljenja Rr [N]	Maksimalna nosivost E90 [N]	Sila lomljenja R90 [N]
CFB.108 SH-6	610	6020	640	5020	520	2200

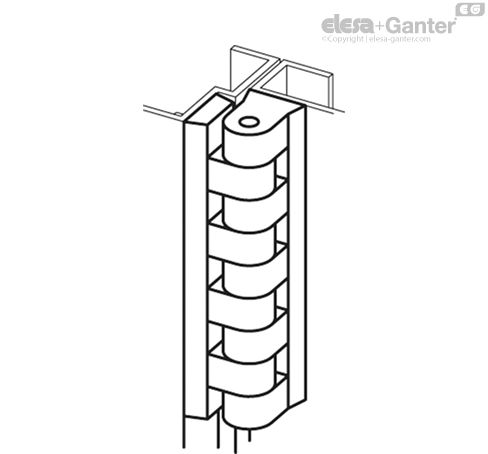

Napomena o montaži

1. Za montažu, uklonite osovinu i montirajte oba krila šarke (čivija za pozicioniranje olakšava tačno pozicioniranje).
2. Onda se oba elementa pomeraju u pravilan položaj i povezuje guranjem osovine.
