CMS-CLEAN

Bravice sa duplom rezom

Funkcije i primene

CMS-CLEAN u jednom proizvodu objedinjuje funkcije ručke i bravice sa duplom rezom.

Vrata mogu da se otvore povlačenjem ručke u pravcu trouglaste oznake.

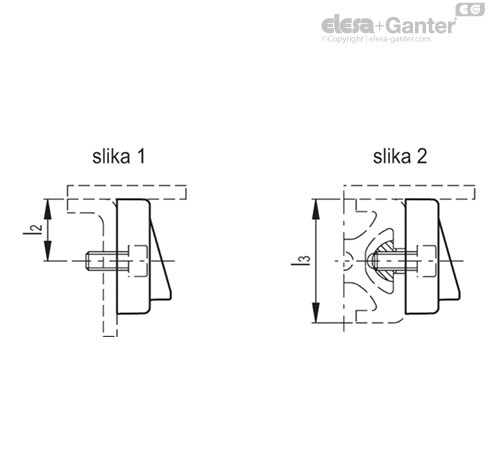

Spojni elementi može da se postavi na okvir (slika 1) ili na profil (slika 2).

Naročito pogodno za upotrebu na medicinskim uređajima u bolnicama, kao i na mašinama za prehrambenu industriju koje se iz higijenskih razloga moraju često dubinski čistiti.



Napomena o montaži

• Kreirajte montažni otvor na vratima u skladu sa skicom.

• Postavite telo ručke u vrata.

• Zadnji deo bravice sa duplom rezom montirajte na vrata pomoću vijaka od nerđajućeg čelika AISI 316.

• U slučaju okvira, dva montažna otvora odgovaraju skici. Za pravilno pozicioniranje elementa spojnice, u pogledu bravice, potrebno je poravnati referentne oznake na elementu spojnice i elementu ručke.

• Postavite spojni element u okvir, odn, profil, pomoću M5 vijaka sa cilindričnom glavom sa unutrašnjim šestouglom (nosu u obimu isporuke).
