Dizajn
Materijal

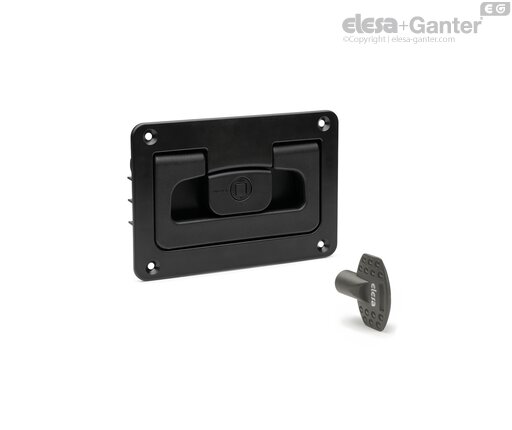

Telo sa prolaznim otvorima za ravne zavrtnje sa upuštenom glavom i ručkom; napravljeno od plastike termoplastike na bazi poliamida (PA) ojačane staklenim vlaknima, crne boje RAL 9005 (C9) ili sive RAL 7040 (C33), mat završna obrada.
Ključ od plastike termoplastike na bazi poliamida (PA) ojačane staklenim vlaknima, crno-siva boja.
Rotirajuća čivija i povratne opruge
Čivija i opruge od nerđajućeg čelika
Ručka sa mehanizmom za zaključavanje
Plastika termoplastika na bazi poliamida (PA) ojačana staklenim vlaknima, crna ili siva boja.
Čivija i zavrtnji od nerđajućeg čelika.
Električna brava tipa panela (QE), kvadratni žleb (Q).
Napomena
Funkcije i upotreba
Proizvod je dizajniran da spreči slučajno otvaranje ručke u situacijama gde bi mogla da predstavlja prepreku, kao što je slučaj kod montaže na podu.
Kvadratni žleb ima zaštitni poklopac koji se uklapa u ravni i sprečava nakupljanje prljavštine ili tečnosti.
Tehnički podaci
Vrednosti otpora za podizanje (F1), zatezanje (F2) i kompresiju (F3) navedene u tabeli merene su tokom trajne deformacije korišćenjem namenskog dinamometrijskog uređaja, pod prikazanim uslovima ispitivanja i na sobnoj temperaturi.
Uputstvo za upotrebu
Uputstva za upotrebu

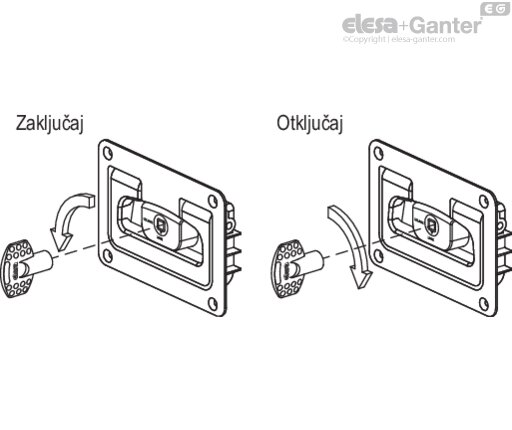

Zaključavanje: sa ručkom u zatvorenom položaju, umetnite ključ u predviđeni otvor, lagano pritiskajući, i okrenite ga za 90° u smeru suprotnom od kazaljke na satu.
Otključavanje: umetnite ključ u predviđeni otvor, lagano pritiskajući, i okrenite ga za 90° u smeru kazaljke na satu.
Uputstvo za montažu

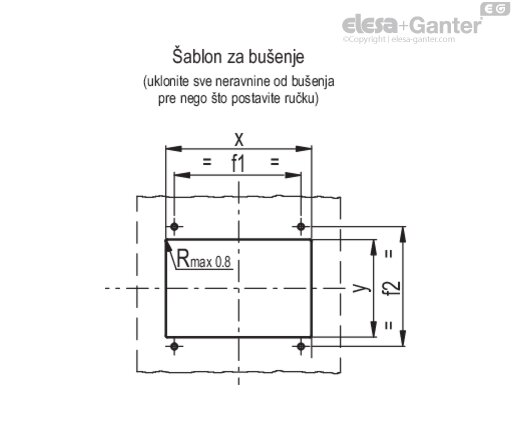

Izbušite list prema dimenzijama šablona.
| x | y | f1 | f2 |
| 135+0,2 | 65+0,2 | 118±0,1 | 79±0,1 |
