Dizajn
Poklopac
Termoplastika poliamid (PA), crna boja (RAL 9005), mat, laserski ugravirani grafički simboli.
Elementi za spajanje sa navojem
Plastika termoplastika (poliamid PA), sa zaštitom od prskanja i šestougaonom navrtkom, crna boja, polumat.
Zaptivni prsten
Zaptivni prsten, guma NBR.
Regulacioni ventil
Termoplastika sa O-prstenom od gume NBR (Perbunan)
Opruga od nerđajućeg čelika otvara se od pritiska od 350 mbar.
Ventil podpritiska
NBR guma i opruga od nerđajućeg čelika.
Otvara se od 30 mbar
Filter za vazduh
Poliester sa stepenom filtriranja 3 µm (efikasnost > 98%).
Maksimalna temperatura za korišćenje
100°C.
Napomena
Karakteristike

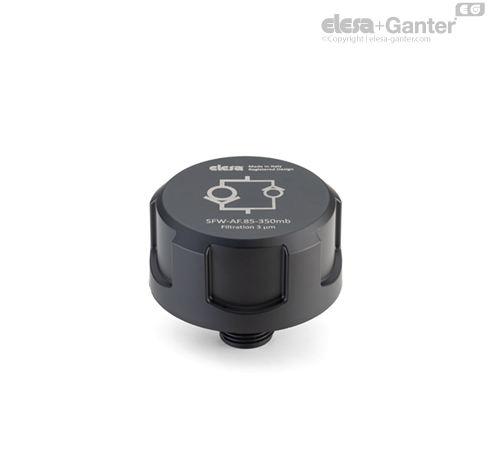

Čepovi za odzračivanje SFW-AF (registrovani dizajn) drže rezervoar komprimovanog vazduha iznad nivoa ulja unutar granica koje su utvrđene tokom faze konstrukcije, radi sprečavanja deformacije zidova rezervoara. Prednosti su sledeće:
- smanjuje zapreminu vazduha u kontejneru i održava ulje i filtere čistim;
- poboljšava efekat usisne pumpe u radnim uslovima i smanjuje pojavu kavitacije;
- sprečava isticanje tečnosti kada je sistem deo pokretne celine;
- smanjuje penjenje u tečnosti.
Čepovi za odzračivanje SFW-AF imaju posebnu unutrašnju geometriju koja sprečava curenje tečnosti vani.
Šestougaoni profil na navojnom priključku omogućava primenu većeg obrtnog momenta na poklopac pomoću ključa, čime se obezbeđuje bolja kompresija zaptivača.
Tehnički podaci
Protok vazduha različitih izvedbi čepova za odzračivanje možete da pronađete na dijagramu. Odnosi se na razliku između unutrašnjeg i spoljašnjeg pritiska.
