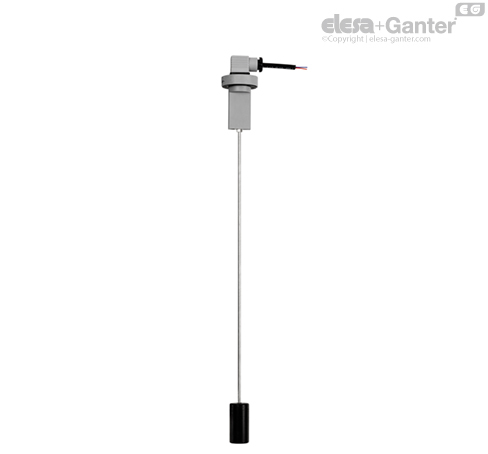

HFL-E

Prekidač na plovku za nadzor nivoa napunjenosti

Funkcije i primene

HFL-E prekidači na plovku šalju električne signale, po potrebi, pri minimalnom ili maksimalnom nivou napunjenosti.

HFL-E su veoma raznovrsni proizvodi jer prekidač na plovku može da se promeni demontažom plovka. Na taj način je moguće skratiti plovnu šipku po potrei, u skladu sa specifikacijama prikazanim u tabeli.

Pošto plovak nema magnetnih delova, HFL-E je idealan izbor za upotrebu u rezervoarima koji sadrže zaprljane tečnosti, vadu, ulje i pene.

Kako bi se obezbedio najviši nivo bezbednosti, električne komponente su u potpunosti odvojene izvan rezervoara i zaptivene ultrazvučnom tehnologijom zavarivanja.



Funkcija električne kontrole nivoa ulja

HFL-NO: kada tečnost dostigne željeni nivo za aktivaciju, električni kontakt se otvara.

HFL-NC: kada tečnost dostigne željeni nivo za aktivaciju, električni kontakt se zatvara.

Posebne verzije na zahtev

• Prekidač na plovku od različitog materijala za primenu sa specijalnom tečnošću ili pri visokim temperaturama (do 120° C).
• Šipke za merenje ulja u različitim dužinama i/ili od nerđajućeg čelika, AISI 316.
• Plovak sa prolaznim otvorom omogućava pozicioniranje prema različitim potrebama bez skraćivanja merne šipke za ulje.
• Dvostruka izvedba plovne šipke i plovka za dvostruko očitavanje (min. i maks.).

Napomena o montaži za kablovski spoj

1. Nakon otpuštanja pričvrsnog vijka, skinite kablovski spoj sa kontakata indikatora nivoa ulja. Istisnite priključne kleme.
2. Otpustite vijak sa šestougaonom glavom, sprovedite kabl i spojite sa priključnim klemama.
3. Gurnite priključne kleme i kablovski spoj na kontakte indikatora nivoa ulja i osigurajte pomoću pričvrsnog vijka.
4. Gurnite priključni utikač na priključne kontakte indikatora nivoa ulja i obezbedite pričvrsnim vijcima.
