Dizajn
Materijal
Termoplastika (polipropilen, PP), visok stepen otpornosti od UV zračenja, RAL 9005, crna boja.
Standardne verzije
Otvori za pričvršćivanje za cilindrične vijke ili vijke sa šestougaonom glavom.
- DCE-S-1: sa jednim otvorom.
- DCE-S-2-3-4-5-6-7: sa dva otvora.
Radna temperatura
Od +30 °C do +90 °C.
Napomena
Funkcije i primene

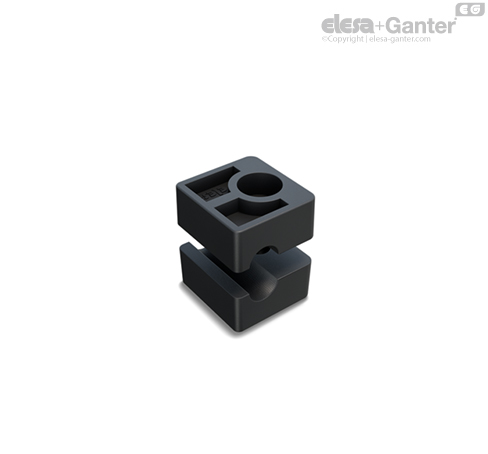

Cevne obujmnice standardne serije prema DIN 3015-1 omogućavaju sigurno pričvršćivanje krutih cevi ili fleksibilnih kablova i smanjuju vibracije i buku.
Standard posebno definiše specifične referentne grupe u zavisnosti od ukupnih dimenzija spojnica cevastog profila.
Tabela pokazuje referencu između grupe DIN 3015-1 i odgovarajuće grupe DCE-S.
Posebno unutrašnje nazubljenje dve polovine obujmnice obezbeđuje visok stepen prianjanja između obujmnice i cevi, čime se garantuje visoka stabilnost.
Koriste se kako u industrijskoj hidraulici kao sistem za pričvršćivanje za izgradnju krutih cevovoda (za tečnosti ili gasove), tako i u mobilnoj hidraulici (mašine za zemljane radove, poljoprivredna vozila) za izgradnju hidrauličnih ili pneumatskih sistema sa fleksibilnim crevima ili kablovima.
Koriste se i u železničkom i pomorskom sektoru.
Pogledajte Tehnički podaci za cevne obujmnice.
| Referenca između grupe DIN 3015-1 i grupe DCE-S |
|---|
| Grupa DIN 3015-1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| Grupa DCE-S | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Pribor na zahtev
Pribor
Za komplet za montažu DCK-S.
