GN 2248

Spojnice od elastomera

Spojnice od elastomera GN 2248 bez zazora i precizno prenose položaje vratila i obrtne momente. Element od elastomera povezuje glavčine spojnice u ravni sa materijalom kompenzujući neusklađenosti vratila i radne tolerancije. Stezne glavčine omogućavaju jednostavnu montažu.

• Pregled tipova spojnica vratila
• Opšte napomene za spojnice vratila
• Napomene za montažu za spojnice vratila
• Tehničke napomene za spojnice vratila
• ISO prilagođavanja
• Karakteristike plastike

Kao i sve mehaničke komponente, vratila su podložna proizvodnim ili montažnim tolerancijama, koje se po pravilu ne mogu potpuno eliminisati čak ni uz veliki tehnički napor. Ako se ova odstupanja ne uzmu u obzir u projektu, to dovodi do vibracija, buke pri radu, habanja ili oštećenja vratila i njihovih ležajeva. Odgovarajuće spojnice vratila ne samo da su sposobne da efikasno kompenzuju neusklađenost i greške u radu, već i značajno pojednostavljuju montažu, čime se smanjuju ukupni napori. Neusklađenost vratila i greške u radu mogu varirati po ozbiljnosti i svakako ih treba uzeti u obzir pri izboru odgovarajuće spojnice vratila.

Vrsta greške	Šema neusklađenosti
Radijalno: Ose vratila su paralelne, međutim, pomerene su radijalno i ne preklapaju se.
Ugaono: Ose vratila ne leže u jednoj ravni, već se seku pod određenim uglom.
Aksijalno: Vratila se pomeraju aksijalno duž ose rotacije.
Kružno obrtanje: Vratila se pomeraju radijalno iz sredine ose rotacije.

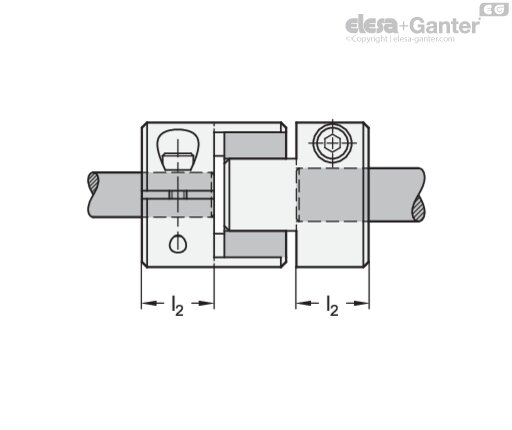

Za pravilno pričvršćivanje glavčine spojnice, vratilo se mora montirati u skladu sa preporučenom dubinom umetanja vratila l₂. Dubina umetanja vratila l₂ je navedena u dokumentu sa standardima za odgovarajuću spojnicu vratila. Ako je dubina umetanja premala, vratilo može da isklizne iz spojnice vratila ili se stezna glavčina može slomiti. Ako je vratilo umetnuto suviše duboko, može doći do smetnji u spojnicama vratila, što može dovesti do oštećenja.

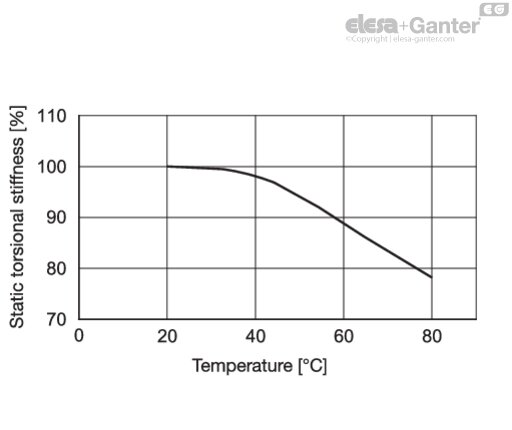

Grafikoni pokazuju promenu statičke torzione krutosti u okviru dozvoljene radne temperature, pod pretpostavkom da je statička torziona krutost 100 procenata na temperaturi od 20°C. Kako temperatura raste, torziona krutost spojnica vratila se smanjuje.

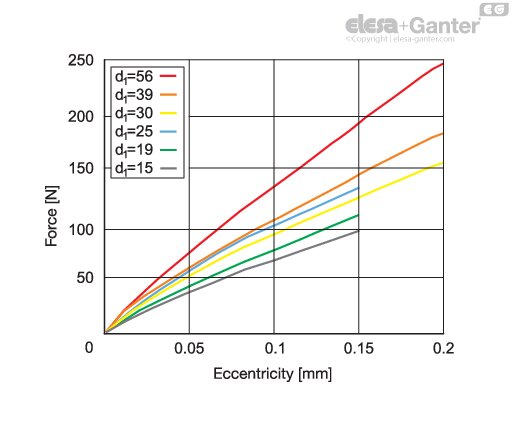

Kod ekscentričnih položaja ugradnje krajeva vratila, spojnica vratila uvek pokušava da se vrati u položaj mirovanja. Sila koja deluje ovde se naziva reaktivna sila. Ako su spojnice vratila ugrađene sa što manjim ekscentricitetom, ekscentrične povratne sile će biti manje. Pored toga, smanjuje se sila koja deluje na ležaj vratila.

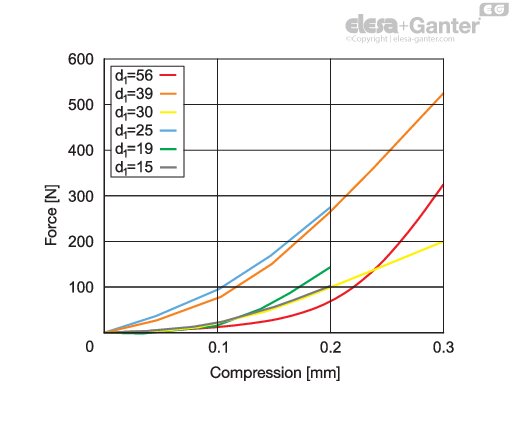

Ako je spojnica vratila pod pritiskom u aksijalnom pravcu, odnosno pod pritiskom, teži da se vrati u položaj mirovanja. Sila koja se suprotstavlja opterećenju pritiska naziva se reaktivna sila. Što je manja kompresija spojnice vratila, to je manja reaktivna sila i aksijalno delujuća sila. Ovo se mora uzeti u obzir prilikom dimenzionisanja spojnice vratila.
