Dizajn
Materijal

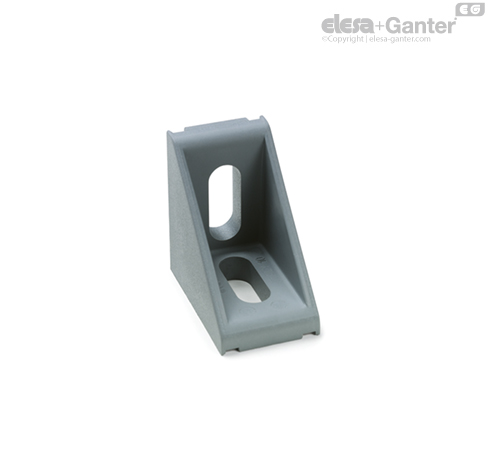

Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u sivoj boji sličnoj RAL7046, mat.
Standardne verzije
- SQT-A: Sa dva uzdužna otvora za M8 vijke.
- SQT-F: Sa dva otvora za M8 vijke i elemente za centriranje.
- SQT-AF: Sa jednim uzdužnim otvorom i jednim normalnim otvorom za M8 vijke i sa elementom za centriranje.
Preporučujemo korišćenja vijaka tipa UNI 9327.
Napomena
Funkcije i primene

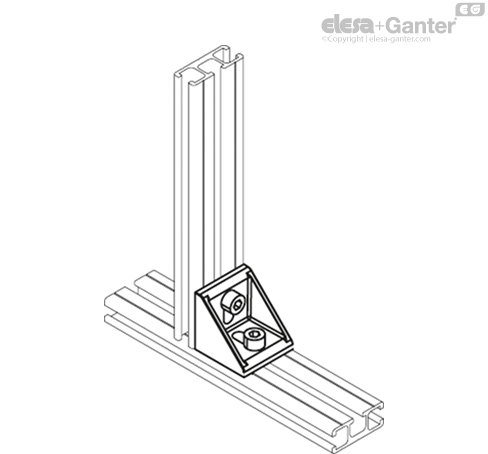

SQT. priključni uglovi se koriste za jednostavnu montažu profilnih sistema.
Oblik i korišćeni materijal garantuju visoku mehaničku krutost i otpornost na visoke temperature.
Tehnički podaci
Za pravilnu upotrebu ugla za povezivanje, potrebno je da obratite pažnju na sve tri vrednosti (F), (F*l), (maks. moment pritezanja).
| Br. artikla | F [N] | F·L [Nm] |
| SQT.40-18 | < 600 | < 25 |
| SQT.40-25 | < 700 | < 30 |
| SQT.43-43 | < 750 | < 35 |
Pribor
Pribor na zahtev
CO.SQT prekrivke od sive poliester (PBT) plastike, slične RAL 7046, polumat se mogu naručiti kao dodatak (pogledajte tabelu).
