Dizajn
Materijal

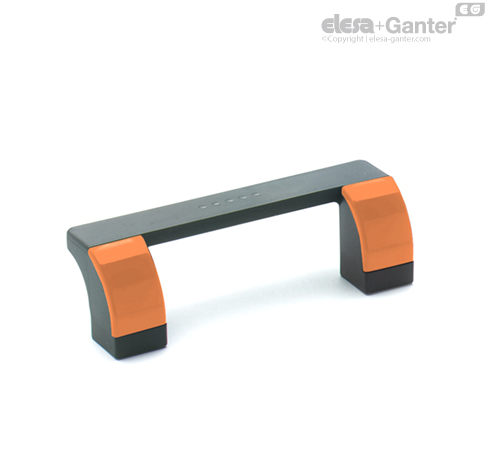

Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), crno-siva, mat.
Prekrivka vijaka
ECA.P: Plastika termoplastika (poliester PBT) u svim Elecolors bojama, sa sjajnom završnom obradom, montaža utiskivanjem Isporučuje se zajedno.
Može se naručiti i zasebno (pogledajte tabelu).
Standardne verzije
- EWP-EH: Pričvršćivanje pomoću cilindričnih vijaka sa unutrašnjim šestouglom, vijaka sa šestougaonom glavom ili standardnih kontra navrtki
- EWP-SH: Pričvršćivanje pomoću vijka sa upuštenom glavom DIN 7991-M6
Napomena
Funkcije i primene
tipična primena rukohvata EWP. su vrata zaštitnih panela na mašinama i mehanizmima. Prekrivne kapice prekrivaju dva pričvrsna vijka.
Tehnički podaci
Zatezno opterećenje: Vrednost F1 koja se prikazana u tabelu je rezultat provera preloma pomoću odgovarajućih dinamometrijskih instrumenata pod uslovima koji su prikazani na slici na okolnoj temperaturi.
Maksimalni obrtni moment pritezanja pri montaži pomoću vijka 3 Nm.
