Dizajn
Materijal
Termoplastika ojačana staklenim vlaknima (Polyamid PA), u RAL 9005 crnoj ili sivoj boji RAL 7040 (C33), mat.
Standardna verzija
Otvori za M4 ili M5 vijke sa upuštenom glavom (nije uključeno).
Okretna čivija i torziona opruga
Čivija, nerđajući čelik, AISI 303opruga, nerđajući čelik, AISI 302
Napomena
Tehnički podaci

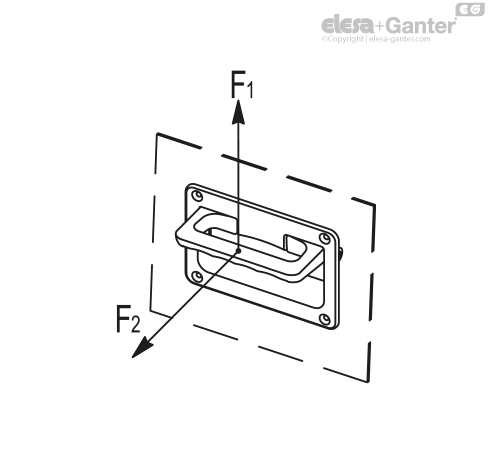

Opterećenja: Vrednosti F1 (otpor podizanja) i F2 (zatezno opterećenje) navedene u tabeli predstavljaju rezultat provera pukotina pomoću odgovarajućih dinamometrijskih instrumenata pod uslovima koji su prikazani na slici na okolnoj temperaturi.
Uputstvo za upotrebu
Napomena o montaži

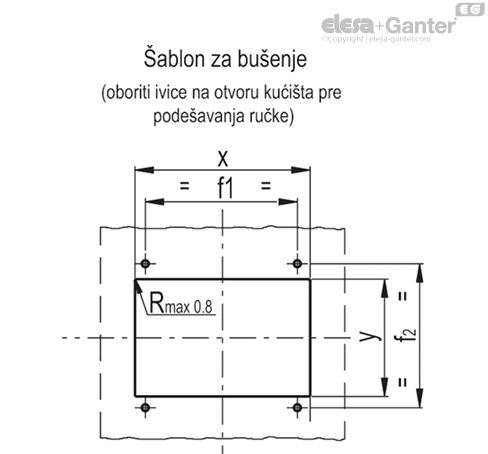

Udubljenje napravite prema montažnom šablonu.
| | x | y | f1 | f2 |
| MPR.141 | 135+0.2 | 65+0,2 | 118+/-0,1 | 79+/-0,1 |
| MPR.167 | 158-0.2 | 86-0,2 | 141+/-0,1 | 98+/-0,1 |
