Dizajn
Materijal
Visoko izdržljiva plastika termoplastika (poliamid PA), u crnoj boji, mat
Osovina
Nerđajući čelik AISI 303.
Standardne verzije
- CFA-F-B: Navojne čaure od mesinga, niklovane
- CFA-F-CH: Otvor za cilindrične vijke
- CFA-F-SH: Otvor za vijke sa upuštenom glavom
Napomena
Funkcije i primene
Šarke CFA-F mogu da se koriste kada opseg zakretanja nije veći od 95°.
Nakon postavljanja šarke na mašinu/vrata, zupci sistema za zabravljivanje ostaju unutar šarke. Stoga su, zbog bezbednosti korisnika, nedostupni.

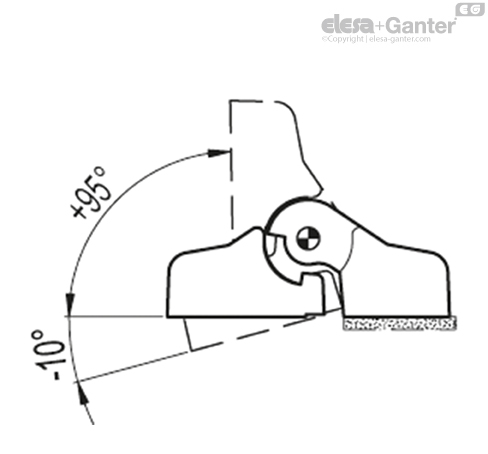

Obrtni ugao (referentna vrednost)
Maks. 105° (-10° i +95° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 | |  | |  | |
| Br. artikla | Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| CFA.49-F-B-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49-F-CH-5 | 380 | 3600 | 370 | 3300 | 320 | 2490 |
| CFA.49-F-SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.65-F-B-M6 | 1150 | 5780 | 1550 | 7780 | 760 | 3820 |
| CFA.65-F-CH-6 | 810 | 5410 | 1000 | 6550 | 720 | 3980 |
| CFA.65-F-SH-6 | 840 | 5680 | 1010 | 7010 | 790 | 3960 |
