Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Osovina
Nerđajući čelik AISI 303.
Standardne verzije
Moment otpora 1,5 ili 3 Nm.
- CFV-SH: Otvor za vijke sa upuštenom glavom

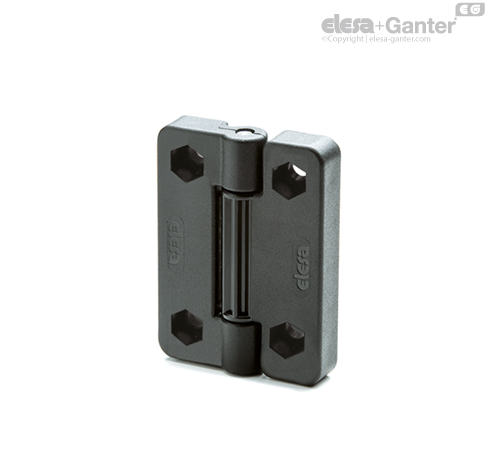

- CFV-EH: Otvor za vijke sa šestougaonom glavom
Napomena

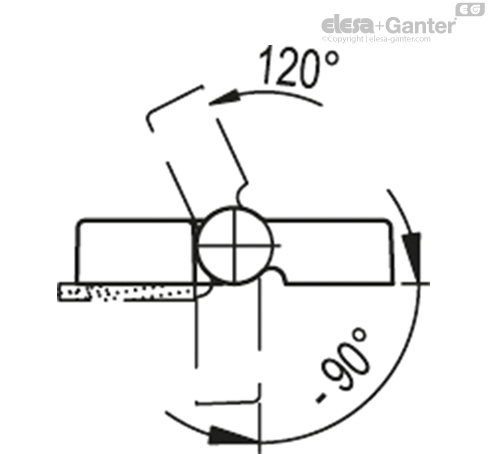

Obrtni ugao (referentna vrednost)
Maks. 210° (-90° i +120° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

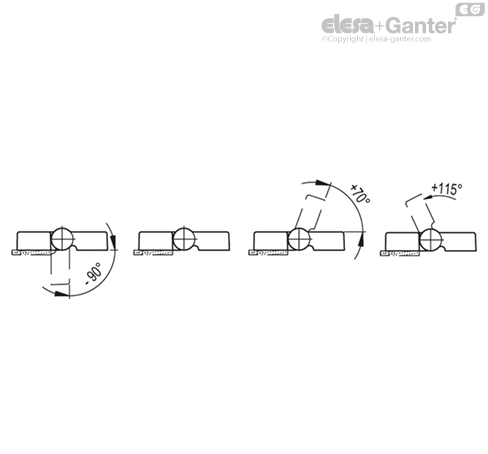

Mehanizam za zabravljivanje (ELESA patent) omogućava četiri različita položaja bravljenja vrata (-90°, 0°, +70°, +115°).
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
Obrtni moment
Sva podešavanja uskakanja garantuju zaštitu od rotacije do približno 1,5 ili 3 Nm (koji se mora postići da bi se otpustio mehanizam uskakanja šarki).
Šarka je testirana preko 20.000 puta otvaranjem i zatvaranjem. Obrtni moment je ostao nepromenjen.
| Testovi izdržljivosti | Aksijalno opterećenje | Radijalno opterećenje | Aksijalno opterećenje pri 70° i 115° | Opterećenja pri 90° |
 |  |  |  |
| Br. artikla | Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E70 i E115 [N] | Sila lomljenja
R70 i R115 [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| CFV.65 SH-6 | 1320 | 4480 | 2070 | 5060 | 2150 | 3170 | 1630 | 3380 |
| CFV.65 EH-6 | 1520 | 3840 | 1940 | 4900 | 1430 | 3660 | 970 | 3140 |
