CFVT-CH: Bez funkcije aretiranja (slobodna rotacija)

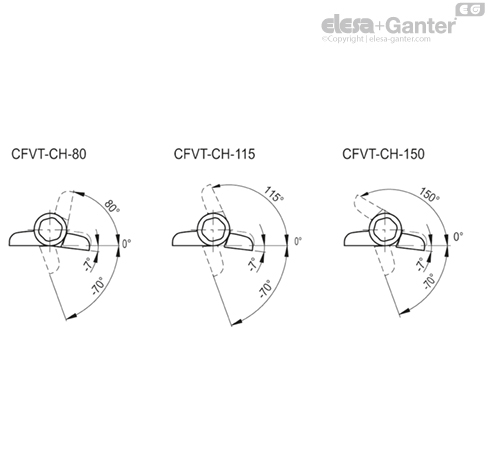

CFVT-CH-80: Aretiranje pod uglom -70° /-7° / 80°, Obrtni moment 0,7 Nm ili 1,2 Nm ili 1,7 Nm.
CFVT-CH-115: Aretiranje pod uglom -70° /-7° / 115°, Obrtni moment 0,7 Nm ili 1,2 Nm ili 1,7 Nm.
CFVT-CH-150: Aretiranje pod uglom -70° / -7° / 150°, Obrtni moment 0,7 Nm ili 1,2 Nm ili 1,7 Nm.

Napomena

Obrtni ugao (referentna vrednost)

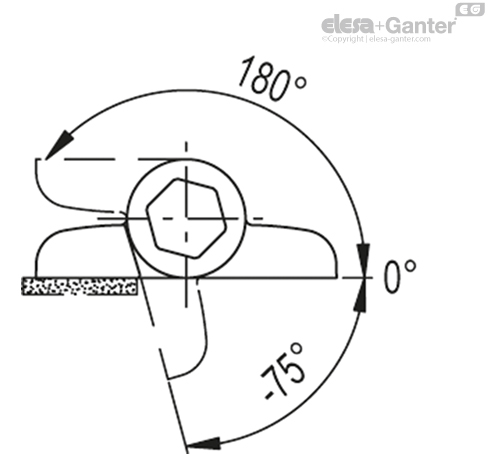

Maks. ugao obrtanja: oko 255º (-75° i +180°, pri čemu je 0° položaj u kome su dve povezane površine u jednoj ravni).

Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.

Obrtni moment

Obrtni moment odgovara vrednosti koja mora da se primeni za opuštanje zaključane šarke.

Šarka je testirana preko 20.000 puta otvaranjem i zatvaranjem. Vrednosti obrtnog momenta su uvek bile nepromenjene.

Funkcije i primene

Ova funkcija bravljenja (ELESA patent) omogućava tri različita položaja bravljenja vrata, u zavisnosti od izvedbe.

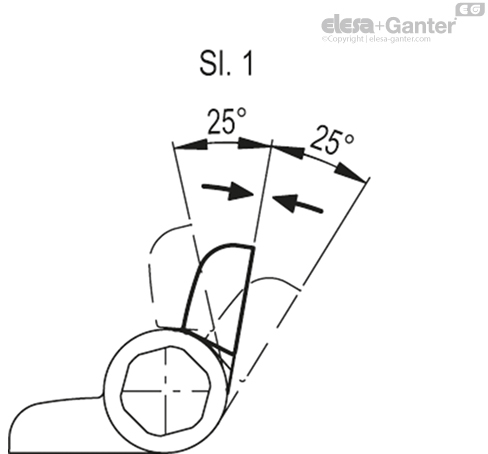

Ukoliko šarka ima opseg zakretanja od +/- 25 ° (u pogledu položaja bravljenja), može da zauzme jedan od ovih položaja bravljenja (slika 1) bez dodatne mehanike.

Ove vrednosti su rezultati specijalnih testova bez opterećenja.

Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.

Testovi izdržljivosti	Aksijalno opterećenje		Radijalno opterećenje		Opterećenja pri 90°

Br. artikla	Maksimalna nosivost Ea [N]	Sila lomljenja Ra [N]	Maksimalna nosivost Er [N]	Sila lomljenja Rr [N]	Maksimalna nosivost E90 [N]	Sila lomljenja R90 [N]
CFVT	300	2100	400	1900	250	1800
