Dizajn
Materijal
Visoko izdržljiva plastika termoplastika (poliamid PA), u crnoj boji, mat
Osovina
Nerđajući čelik AISI 303.
Standardne verzije
Otvori za cilindrične vijke koji omogućavaju podešavanje prilikom montaže.

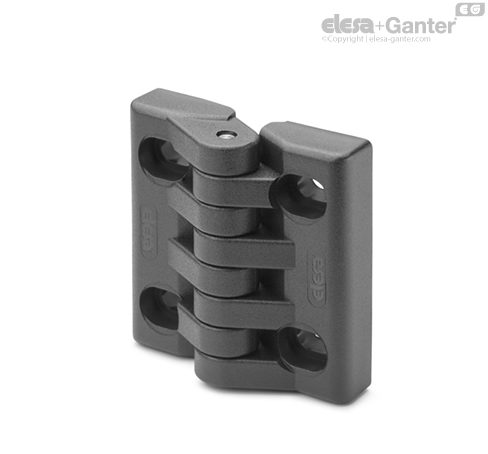

- CFA-SL-H: Sa mogućnošću podešavanja u širini

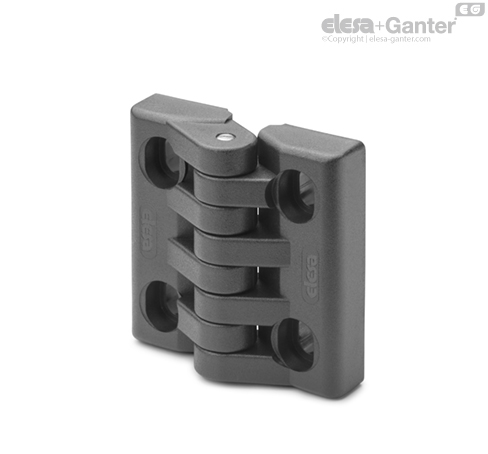

- CFA-SL-V: Sa mogućnošću podešavanja u visini

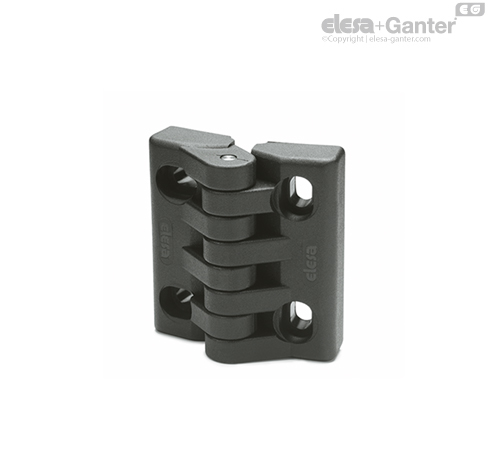

- CFA-SL-HV: Sa mogućnošću podešavanja u širini i visini
Napomena

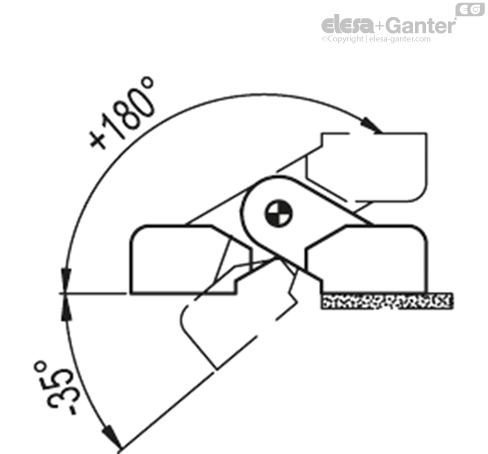

Obrtni ugao (referentna vrednost)
Maks. 215° (-35° i +180° jednako 0° je stanje u kom su dve polovine šarke na istom nivou).
Kako funkcija šarke ne bi bila ugrožena, ograničenje ugla okretanja ne sme da bude prekoračeno.
Za izbor prave vrste šarki i pravilnog broja šarki za odgovarajuću primenu, pogledajte Smernice.
| Testovi izdržljivosti |
|---|
| Aksijalno opterećenje | Radijalno opterećenje | Opterećenja pri 90° |
 |  |  |
Maksimalna nosivost
Ea [N] | Sila lomljenja
Ra [N] | Maksimalna nosivost
Er [N] | Sila lomljenja
Rr [N] | Maksimalna nosivost
E90 [N] | Sila lomljenja
R90 [N] |
| 510 | 5280 | 490 | 5790 | 260 | 3190 |
