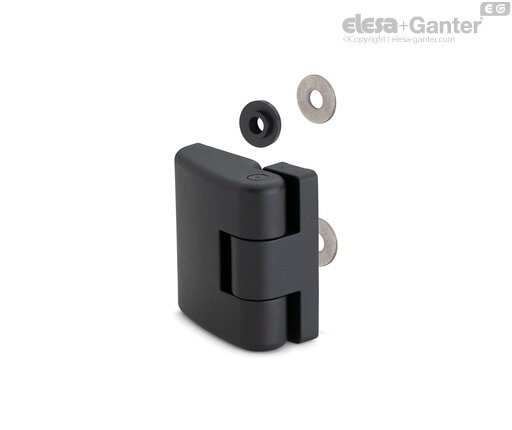

CFDX-G-R-SH Šarke Za vrata i dovratnik koji nisu u ravni zida, čaure sa navojnim otvorom i otvorima za zavrtnje sa upuštenom glavom

Materijal

SUPER plastika termoplastika na bazi poliamida (PA) ojačana staklenim vlaknima, crna boja, mat završna obrada.

Rotirajuća čivija

SUPER plastika termoplastika na bazi poliamida (PA) ojačana staklenim vlaknima.

T podloške

NBR guma, tvrdoća 70 Shore A (u obimu isporuke). Napravljeno od sirovog materija koji je u skladu sa FDA (FDA CFR.21 i EU 10/2011).

Pljosnate podloške

A4 UNI 6593-MT od nerđajućeg čelika (u obimu isporuke).

Standardne verzije

Za montažu sa vratima i dovratnikom u ravni zida (sl. 1).

• CFDX-G-C-B: navrtke od nerđajućeg čelika sa navojnim otvorom u uskom telu (dovratnik); čaure od mesinga sa slepim navojnim otvorom u širokom telu (vrata).
• CFDX-G-C-p: navrtke od nerđajućeg čelika sa navojnom čivijom u uskom telu (dovratnik); čaure od mesinga sa slepim navojnim otvorom na širokom telu (vrata).
• CFDX-G-C-SH: prolazni otvori sa kućištem za zavrtnje sa upuštenom glavom na uskom telu (dovratniku), čaure od mesinga sa slepim navojnim otvorima na širokom telu (vrata).

Za montažu sa vratima (maks. debljina = 5 mm) u ravni sa dovratnikom (sl. 2).

• CFDX-G-R-B: navrtke od nerđajućeg čelika sa navojnim otvorom u uskom telu (dovratnik); čaure od mesinga sa slepim navojnim otvorom u širokom telu (vrata).
• CFDX-G-R-p: navrtke od nerđajućeg čelika sa navojnom čivijom u uskom telu (dovratnik); čaure od mesinga sa slepim navojnim otvorom na širokom telu (vrata).
• CFDX-G-R-SH: prolazni otvori sa kućištem za zavrtnje sa upuštenom glavom na uskom telu (dovratniku), čaure od mesinga sa slepim navojnim otvorima na širokom telu (vrata).
