Dizajn
Oblik
- APV: Otvoreni stezni krak, sa 2 bočne podloške

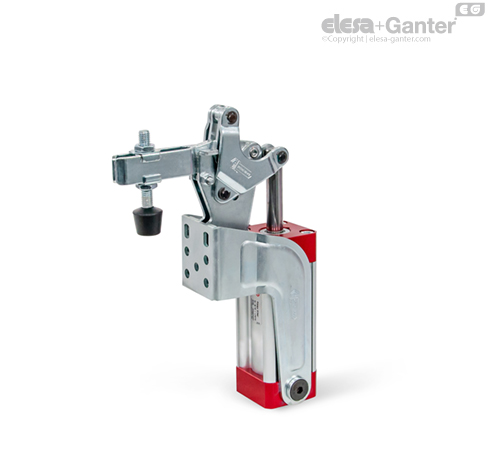

- CPV: Otvoreni stezni krak, sa 2 bočne podloške i Stezni vijak GN 708.1
- EPV: Masivni stezni krak sa obujmicom za zavarivanje
Oznake
Delovi od čeličnog lima
Čelik za cementiranje C 10
Pocinkovano, pasivirano u plavoj boji
Posteljica ležaja
očvrsli za korišćenje
Klin ležaja za cilindar
očvrsli za korišćenje
Cilindar dvostrukog dejstva
Najviši pritisak 6 bara
Svi pokretni delovi
podmazano posebnom mašću
Stezni vijak GN 708.1, oblik A
- Čelik, pocinkovana, plava pasivirana
- Gumeni potisni element 85 Shore A
Informacija
Stezni mehanizam brzosteznih stega GN 862 odgovara strukturi i dimenzijama vertikalnih stega sa ručnim upravljanjem vertikalne stege GN 812.
U interesu dugog radnog veka steznog mehanizma i vazdušnog cilindra, radni pritisak ne bi trebalo da pređe 6 bara a jedinicu za održavanje komprimovanog vazduha treba instalirati uzvodno.
Brzostezne stege GN 862 imaju trajni magnet integrisan u klip. U kombinaciji sa senzorima GN 3380, tako je moguć upit krajnjeg položaja, koji je potreban kod npr. sistemskih upravljača.
