Dizajn
Oblik

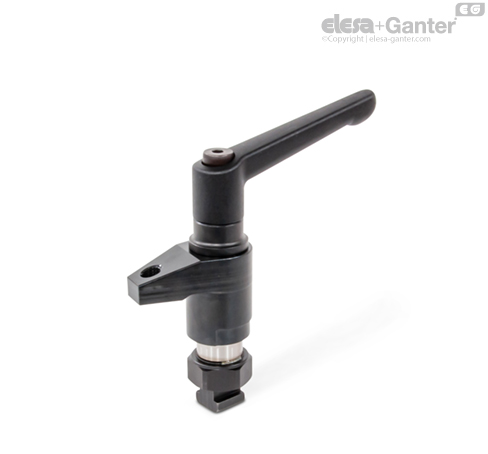

- K: sa podesivom steznom ručicom sa povećanom silom zatezanja
Osnovno telo
Čelik
- Termični poboljšan čelik, bruniran
Navojna čivija DIN 913
Čelik, bruniran
Podesiva zatezna ručica
sa povećanom silom zatezanja (oblik K)
- U crnoj boji, RAL 9005, strukturno mat
- Čelik, nitriran i bruniran
Informacija
Nasadne stege GN 9192 su kompaktni elementi za stezanje za brzo i sigurno stezanje u konstrukciji alata i mehanizama. Uvrtanjem i zatezanjem zateznog vijka ili podesive zatezne ručice, stezni krak se pomera prema pozadi i zateže radni predmet.
Stezni krak možete zakrenuti rukom za 360° i tako možete jednostavno i brzo da postavljate i vadite radni predmet. Ako je potrebno, elementi za pozicioniranje i nivelisanje mogu se postaviti preko navoja na steznom kraku d3.
Kroz prsten za pozicioniranje GN 9192.2, dostupan kao pribor, može da se ograniči opseg zakretanja nasadnih stega na 110° udesno ili ulevo preko zaustavne čivije. Granični položaj prstena može da se izabere tako da se stalno i precizno postiže položaj zatezanja prilikom okretanja na zaustavnoj čiviji.
Nasadne stege mogu da se zavrnu direktno, npr. u ploči uređaja ili da se pričvrste na mašinske stolove sa T-žlebovima. Visoki cilindar GN 9192.3 mogu da se koriste za povećanje visine stezanja. Podesiva zatezna ručica oblika K se isporučuje priložena zasebno.
