GN 4470-A1
GN 4470
Magnetni zatvarači
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Liveni cink
plastificiran
crni, RAL 9005, strukturno mat SW
Srebrno, RAL 9006, strukturno mat SR
Magnetni materijal
NdFeB
Neodimijum, gvožđe, bor
otporan na temperaturu do 80 °C
Gumena kapica (površina prianjanja)
Elastomer (TPE), u crnoj boji
Tvrdoća ≈ 80 Shore A

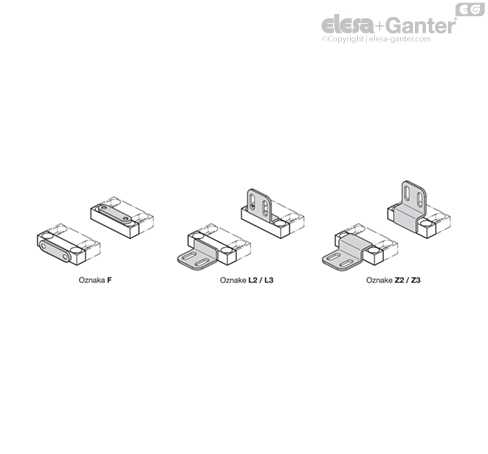

Kontaktni lim
Čelik
Pocinkovano, pasivirano u plavoj boji
Magnetni zatvarači GN 4470 zatvaraju preklopke i vrata, odn. klizna vrata, i odlikuju se kompaktnom konstrukcijom. Gumirana površina prianjanja smanjuje stvaranje buke i sprečava oštećenja kontra elementa.
Granični limovi za širok spektar ugradnih situacija proširuju moguće primene i koriste se npr. kada se magnetni zatvarači koriste u kombinaciji sa nemagnetnim kontra elementima.

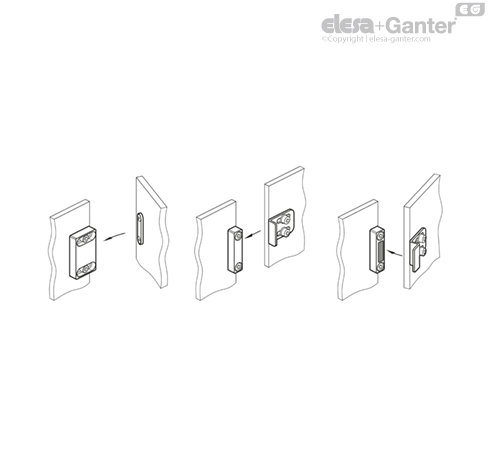

Prilikom montaže magnetnih zatvarača oblika A1 i A2, potreno je obezbediti oblogu preko cele površine u oblasti ploče za zaključavanje.
| Mrežne dimenzije profilnog sistema | Magnetni zatvarač sa kontaktnim limom | ||||
| Oblik - oznake | |||||
| A1 - L ... | A1 - L ... | A1 - L ... | A2 - Z ... | C2 - F | C2 - L ... |
| - | Vrata postavljena | Vrata postavljena - magnet spušten | Ugradnja vrata | Vrata postavljena | Klizna vrata |
| - | |||||
| 20 | - | L2 | Z2, s = 0 ... 10 mm | F | L2, s = 0 ... 10 mm |
| 30 | - | L2 | Z3, s = 0 ... 15 mm | F | L3, s = 0 ... 15 mm |
| 40 | L2 | L2 | Z3, s = 0 ... 10 mm | F | L3, s = 0 ... 10 mm |
| 45 | L2 | L2 | Z3, s = 0 ... 7 mm | F | L3, s = 0 ... 7 mm |
