Dizajn
Oblik
- A: Bez zaporne brave, bez kontra navrtke

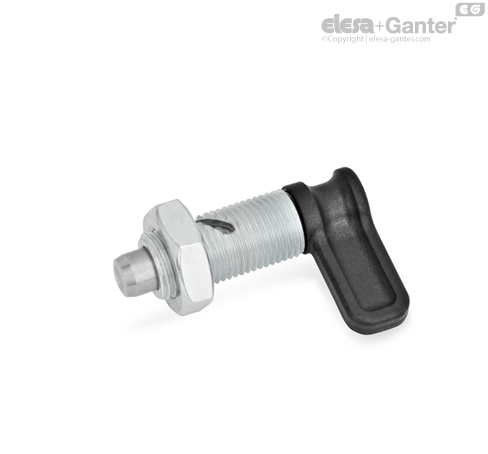

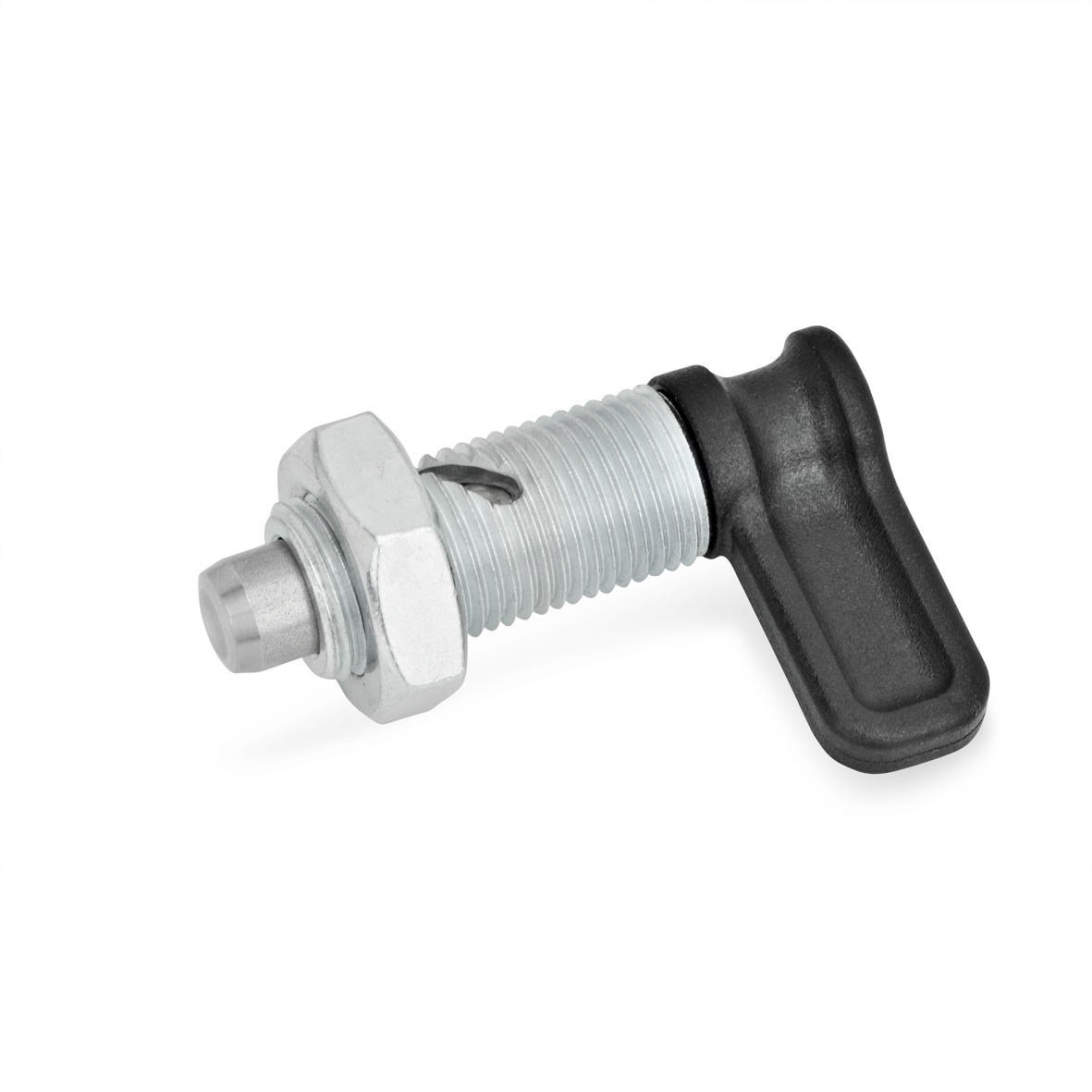

- AK: Bez zaporne brave, sa kontra navrtkom

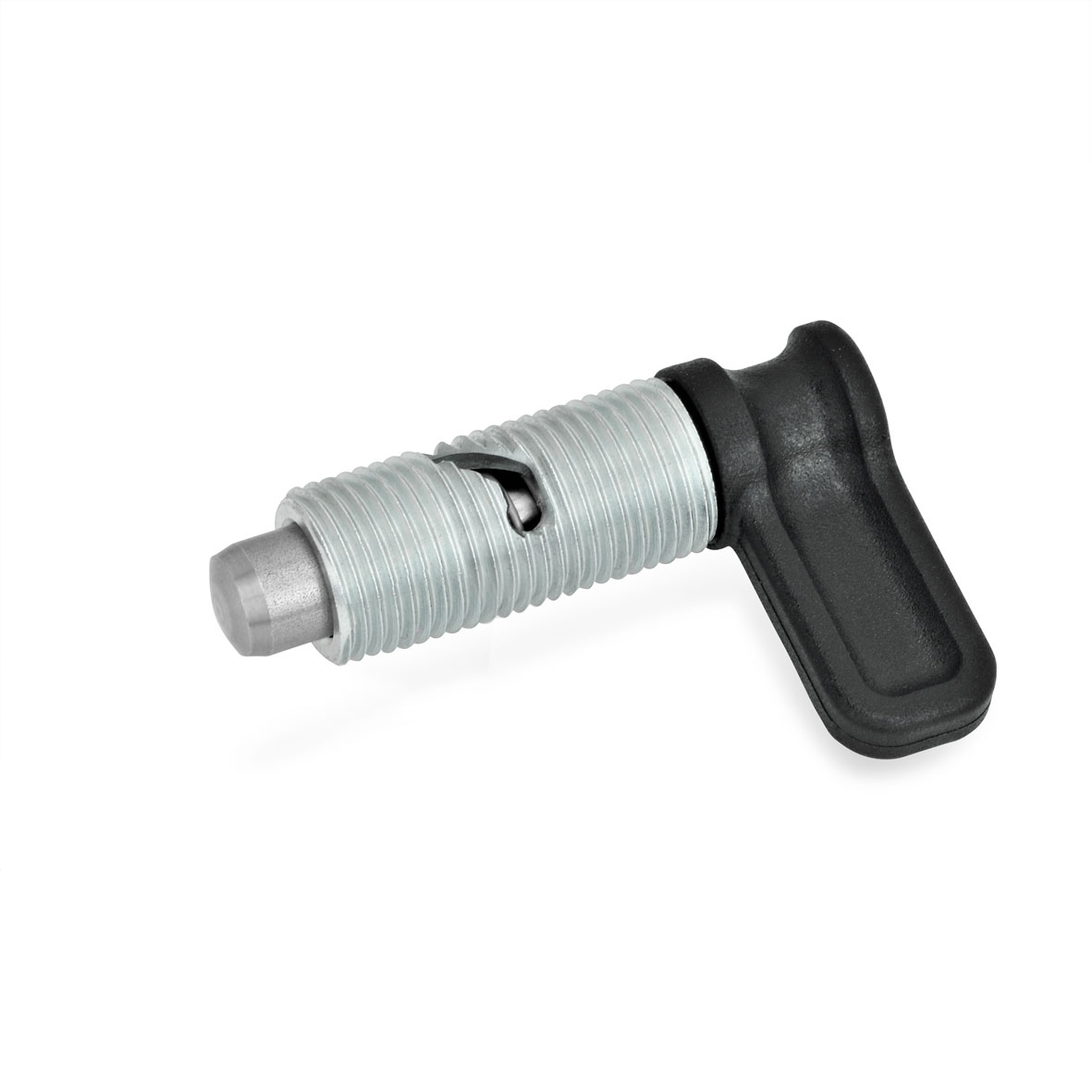

- R: Sa zapornom bravom, bez kontra navrtke
- RK: Sa zapornom bravom, sa kontra navrtkom
- S: Sa sigurnosnom zapornom bravom, bez kontra navrtke
- SK: Sa sigurnosnom zapornom bravom, sa kontra navrtkom
Vođica
Pocinkovani čelik, pasiviran u plavoj boji
Klip za blokiranje
Klip
Plastika, poliamid (PA)
Informacija
Zakrivljeni klipovi za zabravljivanje GN 712 se koriste ako klip za blokiranje određeno vremeWhen turning the cam by 90° resp. 120° degrees in anti-clockwise direction, the plunger pin is retracted through a curved opening in the body.
U zavisnosti od dizajna krivine, klip za blokiranje se vraća u početni položaj pomoću potisne opruge (oblik A), drži se u uvučenom položaju (oblik R) ili je dodatno osiguran od nenamernog vraćanja u prvobitni položaj (oblik S). Kod ove sigurnosne varijante, za pomeranje klipa za blokiranje se klip najpre mora aksijalno izvući iz ureza.
