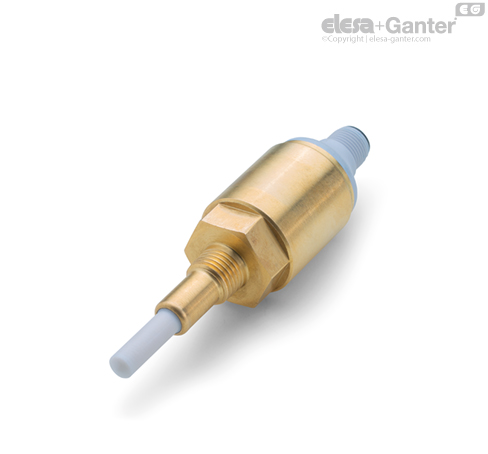

HSC-W-D-KN Kapacitivni senzor nivoa napunjenosti Za električno provodljive tečnosti i utične spojnice prema M12x1, NPN deaktivirano

Funkcije i primene

Pogodno za detekciju električno provodljivih tečnosti kao što je voda i neprovodljivih tečnosti kao što je ulje / dizel gorivo.

Odloženo aktiviranje senzora od 4 sekunde odgovara vremenu između detekcije nivoa napunjenosti rezervoara i slanja signala na SPS.

Razlika koja je potrebna za kalibraciju histereze izlaznog signala se računa iz tačke intervencije (l1) i odgovara virtuelnoj tački intervencije koja se utvrđuje dodavanjem vrednosti razlike od vrednosti l1.

Senzor može da se montira u vertikalnom ili horizontalnom položaju.

Posebne verzije na zahtev

• Telo od nerđajućeg čelika AISI 304.

• Dužina sonde: 90 mm

• Opciono podešavanje odloženog aktiviranja između 1 i 10 s.

• Opciono podešavanje razlike u kalibraciji između 0 i 5 mm.

• Spoljašnji navoj cilindričnog navoja cevi UNI 228/1 ili konusnog navoja cevi UNI 7/1.

Uputstvo za montažu

• Skinite utičnu spojnicu sa senzora otpuštanjem vijka za fiksiranje na utičnoj spojnici. Izvadite nosač kontakta i otpustite pričvršćenje kabla.

• Umetnite kabl u (standardnu) utičnu spojnicu i povežite žice na spojnice cevastog profila, kao što je prikazano u uputstvima za ožičenje.

• Ponovo utisnite kontaktni umetak u kućište utikača i zategnite kablovski vijčani spoj radi otpuštanja/zaptivanja kabla.

• Pričvrstite utičnu spojnicu na senzor i potom pritegnite pričvršćenje kabla.





Funkcija i održavanje

Merenje nivoa napunjenosti se zasniva na promeni električnog kapaciteta u rezervoaru. Sonda nivoa napunjenosti i metalni zid deluju kao kondenzator čiji se električni kapacitet menja u zavisnosti od količine proizvoda ili tečnosti u rezervoaru.

U skladu sa rastom nivoa napunjenosti u rezervoaru povećava se električni kapacitet sonde.

Prazan rezervoar npr. ima manji kapacitet, dok pun rezervoar ima veći kapacitet.

Senzor može da se montira u vertikalnom ili horizontalnom položaju (sl. 1).

Preporučujemo da redovno proveravate stanje elektrode i obloge i da čišćenje po potrebi ne vršite pomoću tečnosti koja izaziva koroziju.

Upozoravajuće napomene

Izbegavajte kod obe opcije ugradnje (horizontalno sa strane rezervoara ili vertikalno), senzor ne sme da se ugrađuje na spojnim cevima kako biste sprečili stvaranje kondenzacije i nakupljanje ostataka koji bi mogli da utiču na detekciju.
