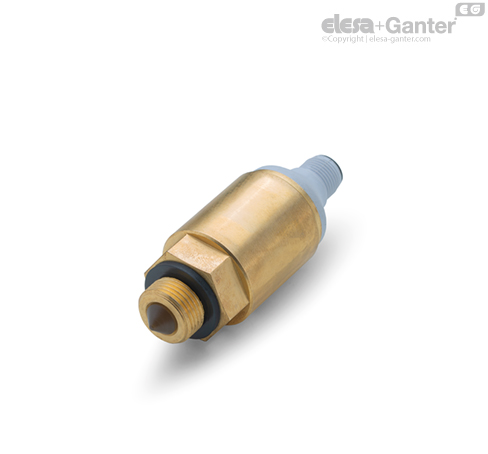

HSO-KN Optički senzor nivoa napunjenosti Četvorožilne utične spojnice M12x1

Funkcije i primene

Pogodno za detektovanje providnih tečnosti, čak i u malim rezervoarima.

Optički senzor koji se nalazi u metalnom kućištu čini prizma sa infracrvenom diodom i detektor.

Posebne verzije na zahtev

• Telo od nerđajućeg čelika AISI 304.

• NPT navoj.

Uputstvo za montažu

• Skinite utičnu spojnicu sa senzora otpuštanjem vijka za fiksiranje na utičnoj spojnici. Izvadite nosač kontakta i otpustite pričvršćenje kabla.

• Umetnite kabl u (standardnu) utičnu spojnicu i povežite žice na spojnice cevastog profila, kao što je prikazano u uputstvima za ožičenje.

• Ponovo utisnite kontaktni umetak u kućište utikača i zategnite kablovski vijčani spoj radi otpuštanja/zaptivanja kabla.

• Pričvrstite utičnu spojnicu na senzor i potom pritegnite pričvršćenje kabla.



Funkcija i održavanje

Ako nema kontakta sa tečnošću, infracrveni zraka se potpuno odbija od prizme do prijemnika. Međutim, kada se senzor navlaži tečnošću, indeks prelamanja prizme se menja i deo infracrvenog zraka se raspršuje u samoj tečnosti, menjajući rezultat (sl. 1).

Na osnovu količine reflektujuće svetlosti meri se nivo napunjenosti rezervoara.

Preporučujemo da redovno proveravate stanje sočiva optičkog senzora i da čišćenje po potrebi ne vršite pomoću tečnosti koja izaziva koroziju.

Upozoravajuće napomene

• Minimalni nivo tečnosti koji se može detektovati: 10 cm.

• Senzor može da se montira u vertikalnom ili horizontalnom položaju (sl. 1).

• Kod vertikalne montaže postoji mogućnost pogrešne detekcije nivoa napunjenosti usled preostalih kapi na površini prizme.
