Dizajn
Poklopac
Termoplastika poliamid (PA), crna boja (RAL 9005), mat, laserski ugravirani grafički simboli.
Elementi za spajanje sa navojem
Plastika termoplastika (poliamid PA), sa zaštitom od prskanja i šestougaonom navrtkom, crna boja, polumat.
Zaptivni prsten
Zaptivni prsten, guma NBR.
Regulacioni ventil
Termoplastika sa O-prstenom od gume NBR (Perbunan)
Opruga od nerđajućeg čelika otvara se od pritiska od 350 mbar ili 0,700 bara.
Filter za vazduh
Poliester sa stepenom filtriranja 3 µm (efikasnost > 98%).
Merna šipka za ulje
Pljosnati deo od fosfatiranog čelika (maksimalna vidljivost nivoa tečnosti).
Na zahtev, merna šipka za ulje može da se isporuči u različitim dužinama i/ili sa „MIN./MAX.“ oznakama.
Standardne verzije
- SFV-AF-350MB+a: Ventil se otvara kada pritisak prekoračuje 0,350 bara (otvara se od 350 mb).
- SFV-AF-700MB+a: Ventil se otvara kada pritisak prekoračuje 0,700 bara (otvara se od 700 mb).
Maksimalna temperatura za korišćenje
100°C.
Napomena
Karakteristike
Čepovi za odzračivanje SFV-AF (registrovani dizajn) su pogodni za sve vrste primena (motori sa prenosnikom, varijatori ili kompresori) gde pritisak u rezervoaru ne sme preći određenu vrednost (350 ili 700 mb).
Zaptivna podloška sprečava zaprljanje ulja izazvano spoljašnjim faktorima (prašinom), pa filter za vazduh nije potreban. Pored toga, sprečava ispuštanje ulja, posebno prilikom naglog pomeranja ulja (prskanje ulja) ili tokom transporta.
Zaptivni ventil (zatvoren kada su normalni uslovi pritiska) da bi bilo isključeno lepljenje na O-prstenu odn. da bi se održao pritisak održavanja.

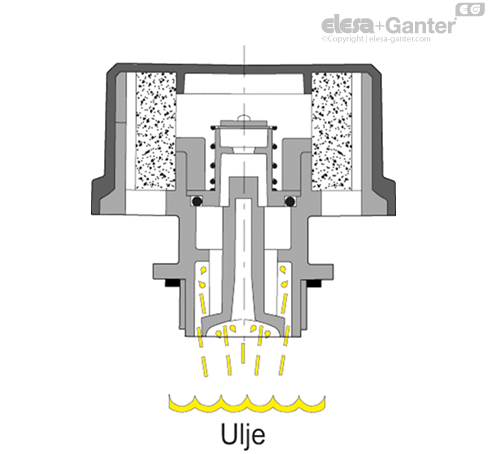

Čepovi za odzračivanje SFV-AF imaju posebnu unutrašnju geometriju koja sprečava curenje tečnosti vani, čak i u slučaju jakog mlaza tečnosti.
Šestougaoni profil na navojnom priključku omogućava primenu većeg obrtnog momenta na poklopac pomoću ključa, čime se obezbeđuje bolja kompresija zaptivača.
Tehnički podaci

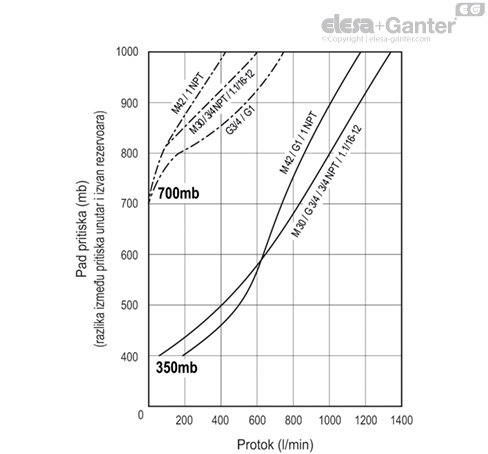

Protok vazduha različitih izvedbi čepova za odzračivanje možete da pronađete na dijagramu. Odnosi se na razliku između unutrašnjeg i spoljašnjeg pritiska.
