Dizajn
Stopica
Termoplastika ojačana staklenim vlaknima (poliamid PA), RAL 9005 (C9) crna ili siva RAL 7040 (C33), otporna na UV zrake, mat.
Vijak i navrtka (uključeno u obim isporuke)
Vijci sa cilindričnom glavom od nerđajućeg čelika (AISI 304) sa unutrašnjim šestouglom i Anti-Seize premazom.
Samoblokirajuća navrtka od nerđajućeg čelika (AISI 304).
Standardne verzije
- TCC-PBF-E: Spoljno ozubljenje.

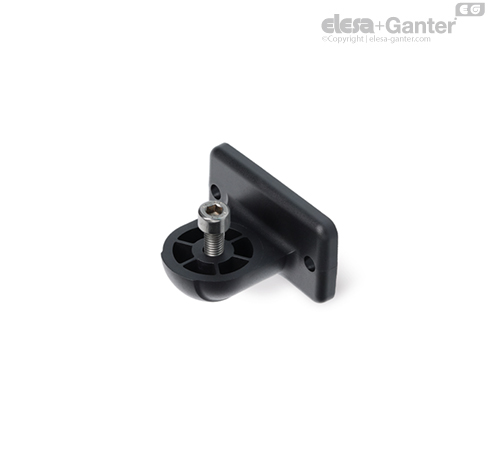

- TCC-PBF-S: Bez ozubljenja
Napomena
Karakteristike
Stopica sa spoljnim ozubljenjem može da se poveže sa spojnicom cevastog profila sa unutrašnjim ozubljenjem, a stopica bez ozubljenja sa spojnicom cevastog profila bez ozubljenja kako bi se kreirala zglobna spojnica cevastog profila.
Zglobovi sa stopicom sa spoljašnjim ozubljenjem i steznim spojnicama sa unutrašnjim ozubljenjem (36 zubaca) mogu da se podese pod uglom podešavanja od 10°.
Zglobovi sa stopicom i steznim spojnicama bez ozubljenja mogu da se podese u bilo koji položaj.
Navojna čivija „s“ može da se zameni setom .TCC-KS.
Tehnički podaci
Vrednosti otpora navedene u tabli izmerene su u laboratorijskim ispitivanjima na okolnoj temperaturu, pri čemu su vijci pritegnuti preporučeni momentom „C#“.
