Dizajn
Kuglični nosač
Termoplastika ojačana staklenim vlaknima (poliamid PA), RAL 9005 (C9) crna ili siva RAL 7040 (C33), otporna na UV zrake, mat.
Vijci i navrtke
Vijak sa cilindričnom glavom od nerđajućeg čelika (AISI 304) sa unutrašnjim šestouglom i Anti-Seize premazom.
Samoblokirajuće navrtke od nerđajućeg čelika (AISI 304).
Uključeno u obim isporuke: Dva vijka i dve navrtke za verzije TCC-TP-E i TCC-TP-S, jedan vijak i jedna navrtka za verziju TCC-TP-I
Standardne verzije
- TCC-TP-E: Spoljno ozubljenje.

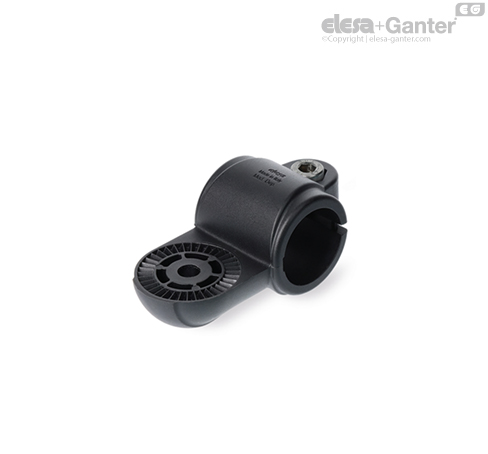

- TCC-TP-I: Unutrašnje ozubljenje.
Napomena
Karakteristike
Dva spojnice, jedna sa spoljašnjim i druga sa unutrašnjim ozubljenjem, odn. bez ozubljenja, mogu da se povežu u jednu zglobnu spojnicu cevastog profila.
Zglobne spojnice cevastog profila sa spoljašnjim/unutrašnjim ozubljenjem (36 zubaca) mogu da se podese pod uglom sa koracima od 10°.

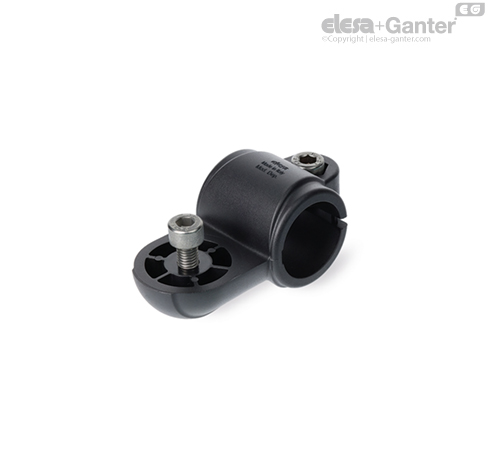

Zglobne spojnice cevastog profila bez ozubljenja mogu da se podese u bilo koji položaj.
Spojnice za cevi prečnika 30 ± 0,2 mm.
Za cevi malog prečnika, može da se koristi redukciona čaura TCC-A (poručiti zasebno).
Navojne čivije „s“ mogu da se zamene setom TCC-KS.
Tehnički podaci
Vrednosti otpora navedene u tabli izmerene su u laboratorijskim ispitivanjima na okolnoj temperaturu, pri čemu su vijci pritegnuti preporučeni momentom „C#“.
