Dizajn
Funkcioni element 1 / funkcioni element 2
- LK: signalna lampica LED crvena / zelena (dvobojna) (bez funkcije prekidača)
- RK: taster, pritisni i drži, sa LED crvenom / zelenom (dvobojna)
- RO: taster, pritisni i drži, bez LED diode
- TK: taster sa LED crvenom / zelenom (dvobojna)
- TO: taster bez LED diode
Vrste priključka
- K2: kabl, otvoren na kraju, 2 m
- K5: kabl, otvoren na kraju, 5 m
- S025: kabl sa utikačem, 0,25 m
Ručka
Liveni cink
Plastificiran
- Crni, RAL 9005, strukturno mat SW
- Srebrni, RAL 9006, strukturno mat SR
Taster / kućište signalne lampice
Nerđajući čelik, AISI 304
Kabl (spoljašnji omotač)
Provodnik svetla
Plastika
Polikarbonat proziran kao staklo (PC)
Informacija
Pomoću rukohvata GN 422 se upravlja poklopcima i vratima. Pri tome, tasteri integrisani u ručki mogu da pokrenu električne upravljačke signale i preko LED dioda, na primer, da prikažu status upravljanja mašinom.
Ručka se isporučuje po izboru sa 1 ili 2 funkciona elementa. LED diode svetle u crvenoj ili zelenoj boji u zavisnosti od polariteta priključaka.
Komplementarne ručke bez prekidačke funkcije su dostupne pod GN 422.1.
Bezbednosne napomene
Prilikom montaže i upotrebe morate da se pridržavate informacija u uputstvu za upotrebu. Uputstvo je priloženo uz proizvod odn. možete ga pronaći na stranici proizvoda elesa-ganter.sr digital.

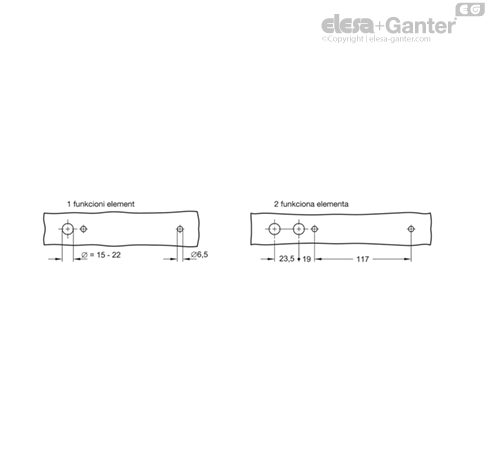

Montažni otvori
Otvori moraju biti bez ivica kako bi se sprečilo oštećenje kabla.
