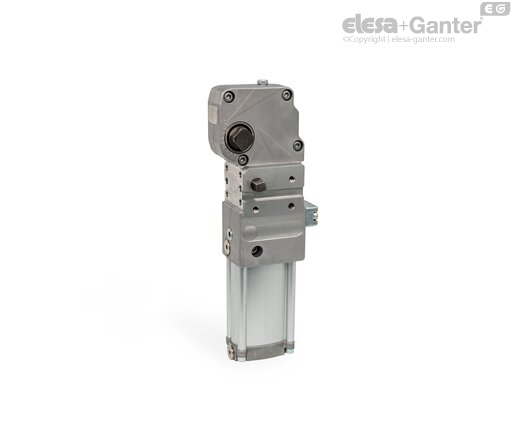

Pneumatske potisne stege GN 8621 drže i pozicioniraju, na primer, delove od lima u automatizovanim procesima zavarivanja ili hvataju i fiksiraju komponente u uređajima za prenos i montažu. Stezna ruka prenosi zateznu silu ili silu pridržanjavanja i ili ručno upravljanog mehanizma kolenaste poluge na radni predmet. Brzo okretanje omogućuje kratka vremena ciklusa. Pneumatsko prigušivanje u krajnjim položajima omogućuje miran i lagan rad.

Ručna poluga olakšava podešavanja i otklanjanje smetnji. Može se montirati sa obe strane i može se ukloniti radi zaštite od povreda ili nenamernog aktiviranja tokom pneumatskog rada.

Ugao otvaranja stezne ruke može se podešavati spolja bez stepena ili ograničavati. Krajnje položaje detektuju senzori pomoću internog mehanizma i ne treba ih podešavati. Ceo mehanizam se nalazi u aluminijumskom kućištu, koje ga štiti od prljavštine i prskanja od zavarivanja. Kućište je ojačano i dizajnirano da ima optimizovanu težinu; visokokvalitetni igličasti ležajevi i zglobovi u unutrašnjosti obezbeđuju dug vek trajanja.

• Potisni vijci
• DIN 6325 Cilindrične čivije
• DIN 7979 Cilindrične čivije (sa unutrašnjim navojem)
• GN 330 Kablovi sa priključnom spojnicom

• Zbirka modela pneumatskih stega

• ISO prilagođavanja

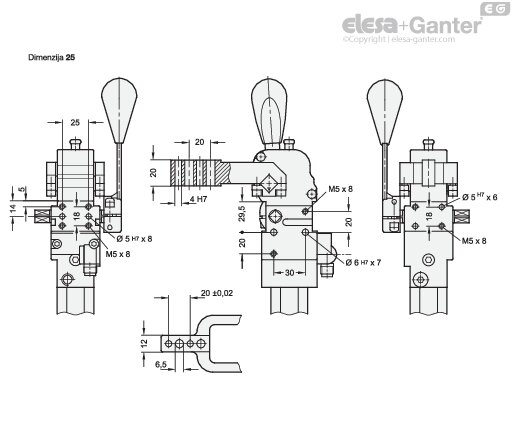

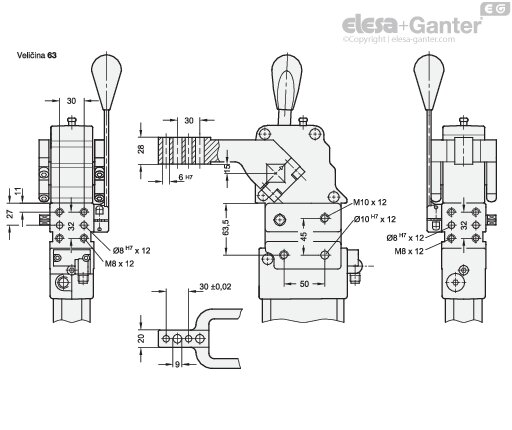

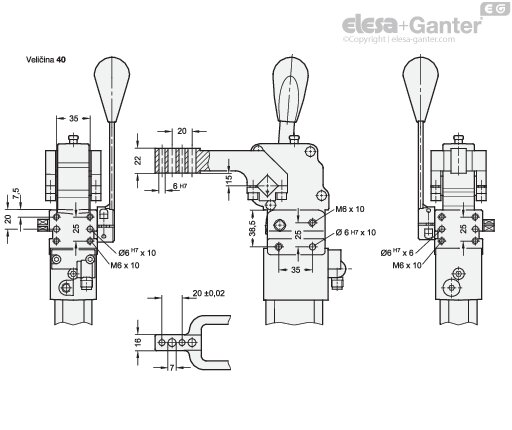

Prilikom pričvršćivanja, sve postojeće rupe na odgovarajućoj strani moraju se koristiti za pričvrsne vijke i cilindrične čivije. Kod bočnog pričvršćivanja, alternativa pozicioniranju sa cilindričnim čivijama je upotreba opruge za podešavanje u predviđenom žlebu kako bi se uz izdužene rupe na strani primene omogućilo paralelno podešavanje.

Priključci vazduha se nalaze na prednjoj i zadnjoj strani. Nepotrebni priključci se zatvaraju priloženim navojnim čepovima.







Prilikom montaže i upotrebe morate da se pridržavate informacija u uputstvu za upotrebu. Digitalna verzija uputstva se nalazi na stranici elesa-ganter.at.
