Dizajn
Materijal
Termoplastika ojačana staklenim vlaknima, poliamid (PA), sertifikovana prema UL-94 V0, samogasiva, crne boje.
Dvostabilni električni prekidač sa dugmetom
Uređaj se sastoji od normalno otvorenog (NO) kontakta.
Prebacivanje se vrši preko ljubičastog tastera (dvostabilni kontakt) i ostaje aktivno sve dok se taster ponovo ne pritisne.
Kontaktni otpor: maks. 0,050 Ω
Otpor izolacije: min. 1 GΩ pri 500 VDC
LED
Pomoću eksternog logičkog prebacivanja možete da konfigurišete crvenu i zelenu LED lampicu tako da prikazuju status prekidača.
Opseg napona 24 Vdc ± 15%
Prekrivka vijaka
Plastika termoplastika, u crno-sivoj boji, mat. Isporučuje se u montiranom stanju, odvojivo pomoću odvijača.
IP vrsta zaštite
Vrsta zaštite IP65, u skladu sa EN 60529
Standardne verzije
Otvori za cilindrične vijke sa unutrašnji šestouglom.
- EBR-SWB-B-C: Utikač, pocinkovani čelik, 8-polni M12x1, priključak dole
- EBR-SWB-L-C: Utikač, pocinkovani čelik, 8-polni M12x1, priključak bočno levo.
- EBR-SWB-R-C: Utikač, pocinkovani čelik, 8-polni M12x1, priključak bočno desno.
8-polni kabl UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
- EBR-SWB-B-F2.5: 8-polni kabl, dužine 2,5 m, priključak dole.
- EBR-SWB-B-F5: 8-polni kabl, dužine 5 m, priključak dole.

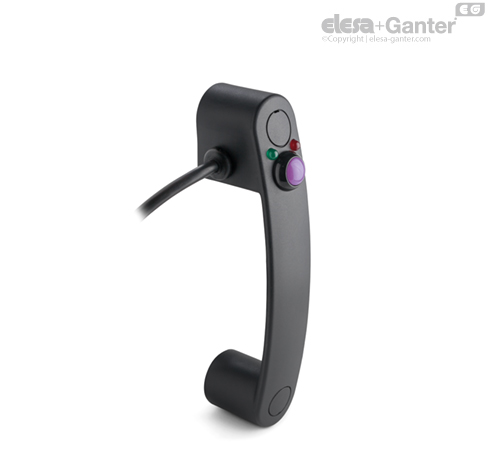

- EBR-SWB-L-F2.5: 8-polni kabl, dužine 2,5 m, priključak bočno levo.

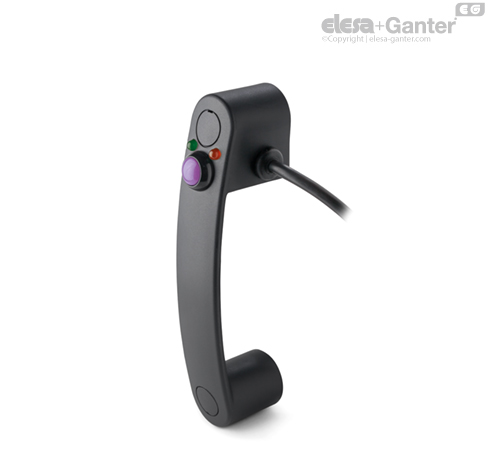

- EBR-SWB-L-F5: 8-polni kabl, dužine 5 m, priključak bočno levo.
- EBR-SWB-R-F2.5: 8-polni kabl, dužine 2,5 m, priključak bočno desno.
- EBR-SWB-R-F5: 8-polni kabl, dužine 5 m, priključak bočno desno.
Napomena
Funkcije i primene
Ovaj rukohvat se koristi kada prebacivanje treba da bude duže vreme aktivno.
Pomoću eksternog logičkog prebacivanja možete da konfigurišete LED lampice tako da prikazuju odgovarajući status tastera. Primer primene: Taster u neutralnom položaju: zelena LED lampa uključena, taster uključen: crvena LED lampa isključena.
Mehanični radni vek tastera iznosi 200000 ciklusa uključivanja i isključivanja.
Proizvod je izrađen u skladu sa normama EN60947-1:2007 +A1:2021 +A2:2014 i EN 60947-5-1:2017. CE oznaka je vidljiva na jednoj strani ručke.
Ako se koristi ugaoni utikač kao produžetak, kablovski izlaz izgleda kao na slici 1.
EBR-SWB rukohvati mogu da se kombinuju sa EBR rukohvatima.
Tehnički podaci
Zatezno opterećenje i otpornost na udare: Vrednosti F1, F2, L1 i L2 koje se prikazane u tabelu su rezultat provera preloma pomoću odgovarajućih dinamometrijskih instrumenata pod uslovima koji su prikazani na slici na okolnoj temperaturi.
| Električne karakteristike |
| Teret | Opseg napona | Sklopna struja | Maksimalni ciklusi uključivanja |
| Otporan | 12 Vdc | 4 A | 200000 |
| Otporan | 48 Vdc | 1 A | 200000 |
| Otporan | 48 Vdc | 2 A | 100000 |
| Otporan | 48 Vdc | 3 A | 75000 |
| Logički nivo | 5 Vdc | 10 mA | 200000 |
| DWV | 1000 Vrms | - | - |
| Struja kratkog spoja: 1000A |
*U verziji sa konektorom, maksimalno dozvoljeni napon iznosi 24 V, a maksimalno dozvoljena struja 2 A.
Pribor
Pribor na zahtev
FC-M12x1: Kabl 8-polni sa M12 priključnom spojnicom, dug 5 ili 10 metara
