Dizajn
Materijal
Plastika termoplastikla (poliamid PA), u sivoj boji

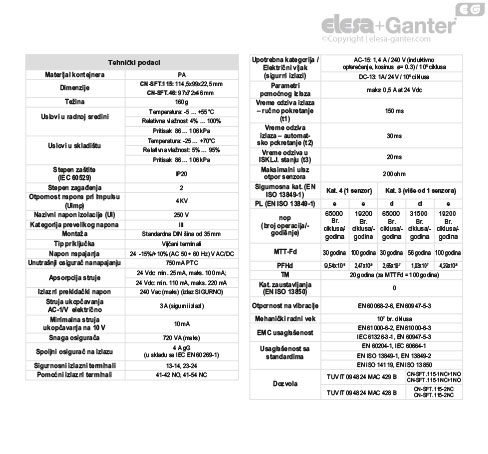

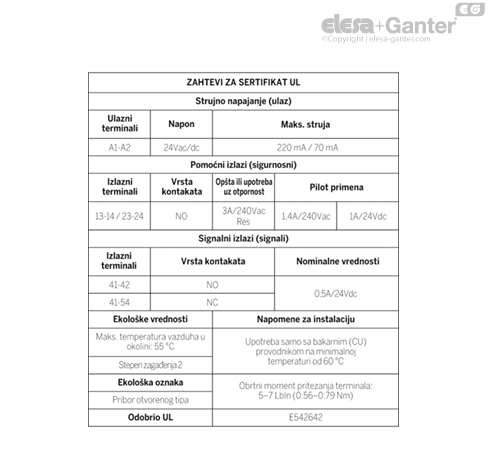

Standardne verzije
Sigurnosni upravljački uređaj za kategoriju 3 i 4.
- CN-SFT.115: standardne dimenzije.
- CN-SFT.46: male dimenzije.
Kontaktni blok u standardnoj verziji:
- NO-NC: 1 kontakt zatvarača (NO) + 1 kontakt otvarača (NC).
Napomena
Funkcije i primene
CN-SFT može da se koristi sa sledećim Elesa proizvodima:

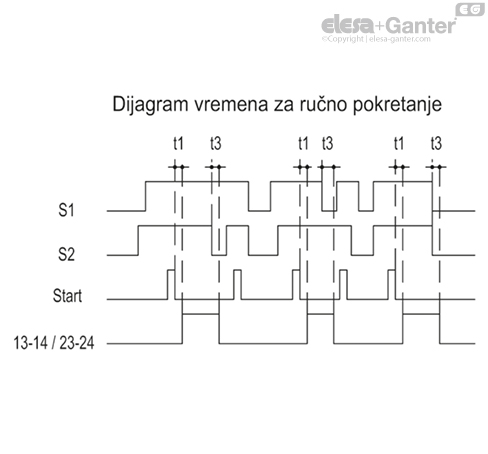

Sigurnosni upravljački uređaj CN-SFT može da kontroliše stanje dva kontakta (magnetnih Reed sigurnosnih senzora, tastera za hitno isključivanje, mehaničkih sigurnosnih prekidača sigurnosnih bravica): Izlaz se aktivira pritiskanjem i puštanjem tastera START (Reset) samo kada je kontakt zatvarača (NO) otvoren i kontakt otvarača (NC) zatvoren (NO-NC verzija) ili samo kada su oba kontakta otvarača (NC) zatvorena (NC-NC verzija).

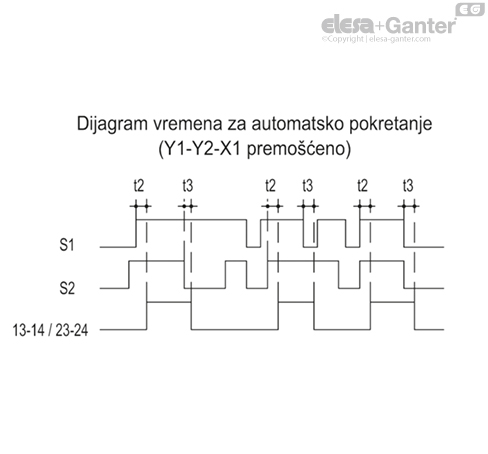

Uključivanje bar jednog ulaznog kontakta stvara sigurnu situaciju, tako što se sigurnosni izlazi postavljaju u otvoreno stanje i ne mogu ponovo da se zatvore čak i nakon ponovnog ukopčavanja kontakta pritiskom tastera START (Reset).
| LED tabela |
|---|
| Funkcija | LED | Boja | Status |
| Strujno napajanje | PWR | Zelena | on |
| Izlazi 13–14 i 23–24: OTVORENI | CH1 - CH2 | Zelena – Zelena | off - off |
| Izlazi 41–42: OTVORENI |
| Izlazi 41–54: ZATVORENI |
| Izlazi 13–14 i 23–24: ZATVORENI | CH1 - CH2 | Zelena – Zelena | on - on |
| Izlazi 41–42: ZATVORENI |
| Izlazi 41–54: OTVORENI |
Električni priključci
Model CN-SFT.115-2NC i model CN-SFT.46-2NC

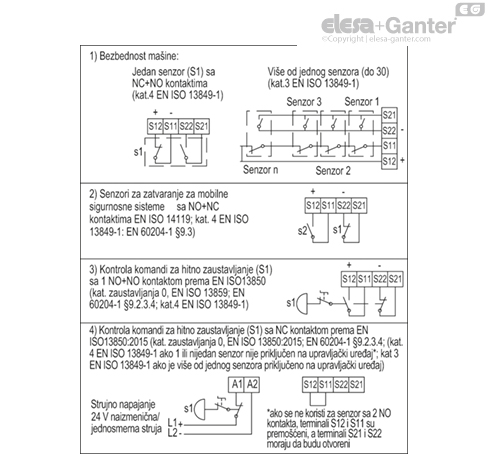

NAPOMENA: Uobičajeno zatvoreni kontakt (=kontakt otvarača), kada je sistem zaštite zatvoren, je NC ulaz.
Model CN-SFT.115-1NC+1NO i model CN-SFT.46-1NC+1NO
NAPOMENA: Uobičajeno zatvoreni kontakt (=kontakt otvarača), kada je sistem zaštite zatvoren, je NC ulaz. Uobičajeno otvoreni kontakt (=kontakt zatvarača), kada su vrata zatvorena, je NO ulaz.
