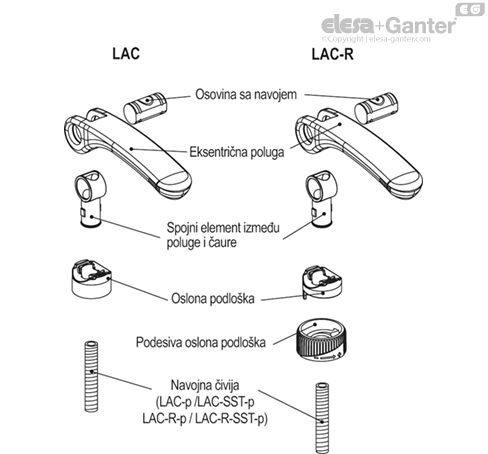

Dizajn
Poluga
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Osovina
Pocinkovani čelik sa sjajnom završnom obradom ili nerđajući čelik AISI 303, otvor sa navojem ili navojna čivija
Element za spajanje
Plastika termoplastika (poliamid PA), u crnoj boji
Oslona podloška
Plastika SUPER termoplastika (poliamid PA), u crnoj boji
Navrtka za podešavanje
Plastika SUPER termoplastika (poliamid PA), u crnoj boji
Standardne verzije

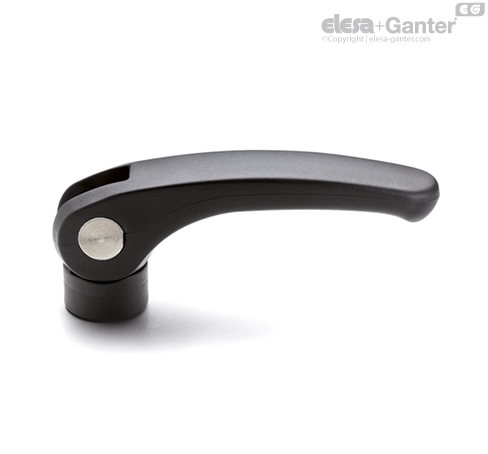

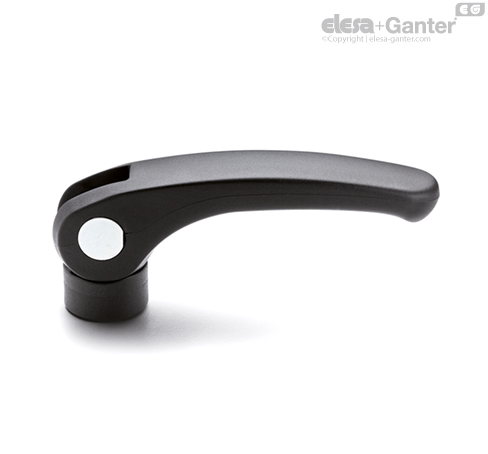

- LAC-B: bez navrtke za podešavanje, osovina sa otvorom sa navojem od pocinkovanog čelika
- LAC-SST: bez navrtke za podešavanje, osovine sa otvorom sa navojem od nerđajućeg čelika AISI 303

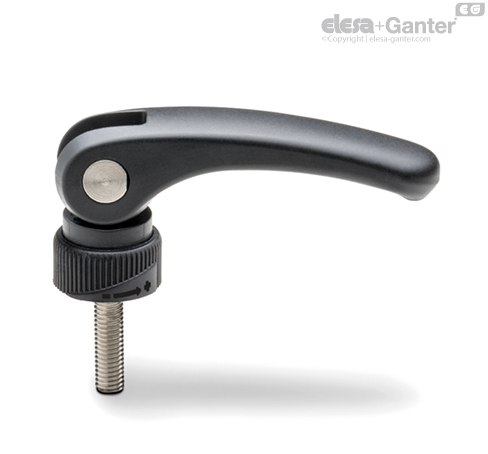

- LAC-p: Bez navrtke za podešavanje, osovina sa vijkom sa navojem do kraja od pocinkovanog čelika, obli kraj prema UNI 947: ISO 4753 Tehnički podaci).
- LAC-SST-p: Bez navrtke za podešavanje, osovina sa vijkom sa navojem do kraja od nerđajućeg čelika AISI 303, obli kraj prema UNI 947: ISO 4753 Tehnički podaci).

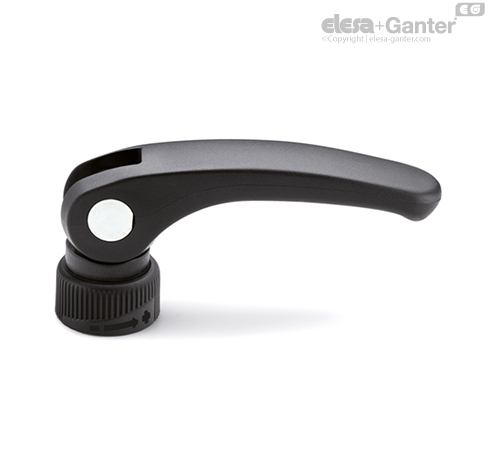

- LAC-B-R: Sa navrtkom za podešavanje, osovina sa otvorom sa navojem od pocinkovanog čelika

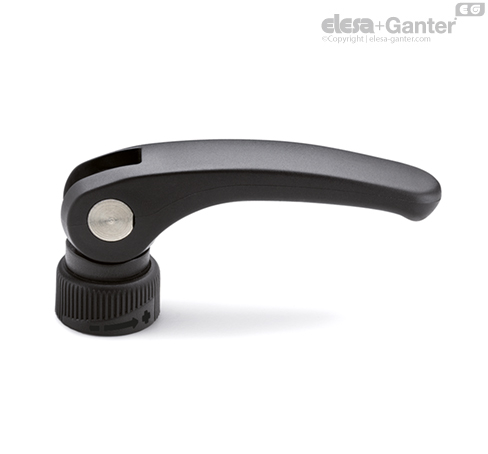

- LAC-SST-R: Sa navrtkom za podešavanje, osovina sa otvorom sa navojem od nerđajućeg čelika AISI 303
- LAC-p-R: Pozicioniranje uz navrtku za podešavanje, element za spajanje sa vijkom sa navojem do kraja, pocinkovani čelik, kraj navoja sa uskosom prema UNI 947: ISO 4753 (pogledajteTehnički podaci).
- LAC-SST-p-R: Pozicioniranje uz navrtku za podešavanje, element za spajanje sa vijkom sa navojem do kraja, nerđajući čelik AISI 303, kraj navoja sa uskosom prema UNI 947: ISO 4753 (pogledajteTehnički podaci).
Napomena
Funkcije i primene
Ekcentrične zatezne ručice omogućavaju brzo i sigurno stezanje.
Ekcentrična zatezna ručica LAC-R pruža sledeće prednosti: Razmak između ekscentra poluge i stezne površine može se podesiti. To omogućava da se položaj stezanja podesi sa maksimalnom silom stezanja na jednostavan način. Istovremeno se može odrediti i položaj poluge u odnosu na osu stezanja.
Druge izvedbe
Posebne verzije na zahtev
Ekcentrična zatezna ručica sa spojnim elementom, nebušena radi boljeg čišćenja (za odgovarajuću količinu).
Uputstvo za upotrebu
Preporuke za montažu
LAC-B, LAC-SST, LAC-B-R i LAC-SST-R sa navojnim otvorom. Vijak, pomoću kojeg je povezena ekcentrična zatezna ručica, može da štrči iz montažne površine maksimalno za dužinu h1, mereno od graničnika; pogledajte tabelu i sliku 1. Korisnik određuje maksimalnu dužinu h1, čim vijak dostigne kraj spojnog elementa.

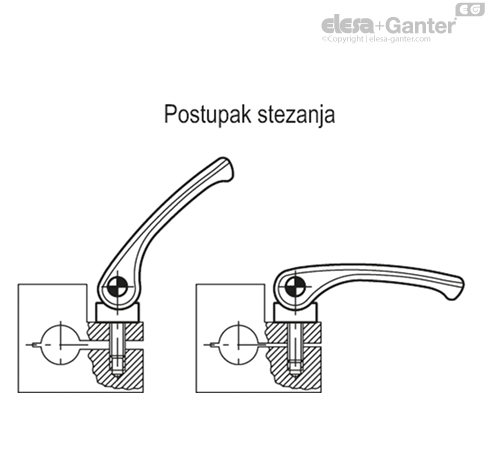

Uputstva za stezanje i podešavanje
- LAC: Otpustite polugu i okrenite do kraja u smeru kretanja kazaljki na satu, a zatim spustite polugu kako biste završili postupak stezanja.
- LAC-R: Okrećite polugu u smeru kretanja kazaljki na satu dok se ne zaustavi.
Fino podešavanje: Prsten za pozicioniranje okrenite u smeru kretanja kazaljki na satu ili suprotno od njega da biste podesili zateznu silu i pomerili polugu u željeni položaj.
Za podešavanje je dovoljna polovina okreta. Za stezanje protisnite polugu.
