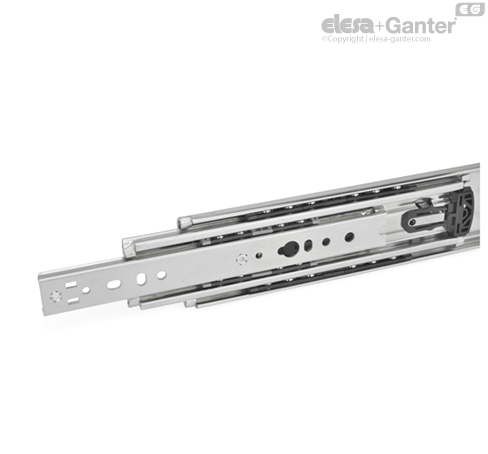

Čelik, sa potpunim izvlačenjem, opterećenje do 3250 N
sa zaustavnom gumom
Čelik, sa potpunim izvlačenjem, opterećenje do 3250 N
sa zaustavnom gumom
Oblik
Oblik
- B: Sa zaustavnom gumom
- MR: sa zaustavnom gumom, bravica pozadi, desno
- ML: sa zaustavnom gumom, bravica pozadi, levo
- K Sa zaustavnom gumom, bravica napred
- QR: sa zaustavnom gumom, bravica pozadi i napred, desno
- QL: sa zaustavnom gumom, bravica pozadi i napred, levo
Indeks
Indeks
- 1: Pričvršćivanje preko prolaznih otvora
Profil sa šinom
Profil sa šinom
Čelik
Pocinkovano, pasivirano u plavoj boji ZB
Kugle
Kugle
Valjkasti ležaj od čelika, kaljen
Okvir kugličnog ležaja
Okvir kugličnog ležaja
Plastika
Bravice
Bravice
- Liveni cink
- Plastika
Zaustavna guma
Zaustavna guma
Plastika
Temperatura primene -20 °C do +100 °C
Temperatura primene -20 °C do +100 °C
Teleskopske šine GN 1440 se postavljaju vertikalno i u paru. Hod dostiže ≈100% nominalne dužine l1 (potpuno izvlačenje). Patentirani plastični okviri kugličnog ležaja za veoma mirno kretanje šina.
Teleskopske šine različitih oblika, npr. sa i bez bravice, mogu se slobodno kombinovati, zbog čega GN 1440 nisu dostupne u parovima već pojedinačno. Zbog simetričnog mehanizma, oblici B i K mogu se montirati na levu ili desnu stranu elementa za izvlačenje.
Pristupačnost svim montažnim otvorima obezbeđena je upotrebom pomoćnih otvora. U zavisnosti od proizvodnje, mogu da postoje dodatni otvori, međutim, prikazani su samo montažni otvori.
- Druge dužine i razmak između otvora
- Druge opcije pričvršćivanja
- druge površine
Montažni otvori - spoljašnja šina
| l1 | a6 | a7 | a8 | a9 | a10 | a11 | a12 | a13 | a14 | a15 | a16 | a17 | a18 |
| 300 | - | - | - | - | - | - | - | - | 161 | 173 | 193 | 213 | 228 |
| 400 | - | - | - | - | - | - | - | - | 261 | 273 | 293 | 313 | 328 |
| 500 | - | - | - | - | - | - | - | - | 361 | 373 | 393 | 413 | 428 |
| 600 | 213 | 228 | 363 | 378 | - | - | - | - | 461 | 473 | 493 | 513 | 528 |
| 700 | 213 | 228 | 363 | 378 | - | - | - | - | 561 | 573 | 593 | 613 | 628 |
| 800 | 313 | 328 | 463 | 478 | - | - | - | - | 661 | 673 | 693 | 713 | 728 |
| 900 | 313 | 328 | 463 | 478 | - | - | - | - | 761 | 773 | 793 | 813 | 828 |
| 1000 | 413 | 428 | 563 | 578 | - | - | - | - | 861 | 873 | 893 | 913 | 928 |
| 1200 | 313 | 328 | 463 | 478 | 713 | 728 | 863 | 878 | 1061 | 1073 | 1093 | 1113 | 1128 |
| 1500 | 413 | 428 | 563 | 578 | 913 | 928 | 1063 | 1078 | 1361 | 1373 | 1393 | 1413 | 1428 |
Montažni otvori - unutrašnja šina
| l1 | i5 | i6 | i7 | i8 | i9 | i10 | i11 | i12 | i13 | i14 | i15 | i16 | i17 |
| 300 | - | - | - | - | - | - | - | - | - | 173** | - | 213 | 228 |
| 400 | - | 161 | - | - | - | - | - | - | 261 | 273 | 293 | 313 | 328 |
| 500 | - | 229 | - | - | - | - | - | - | 361 | 373 | 393 | 413 | 428 |
| 600 | 213 | 228 | 398 | 413 | - | - | - | - | 461 | 473 | 493 | 513 | 528 |
| 700 | 313 | 328 | 463 | 478 | - | - | - | - | 561 | 573 | 593 | 613 | 628 |
| 800 | 313 | 328 | 498 | 513 | - | - | - | - | 661 | 673 | 693 | 713 | 728 |
| 900 | 413 | 428 | 563 | 578 | - | - | - | - | 761 | 773 | 793 | 813 | 828 |
| 1000 | 413 | 428 | 598 | 613 | - | - | - | - | 861 | 873 | 893 | 913 | 928 |
| 1200 | 313 | 328 | 463 | 478 | 713 | 728 | 863 | 878 | 1061 | 1073 | 1093 | 1113 | 1128 |
| 1500 | 413 | 428 | 563 | 578 | 913 | 928 | 1063 | 1078 | 1361 | 1373 | 1393 | 1413 | 1428 |
* Bušenje je potrebno samo za oblike B i K. | ** Bušenje je potrebno samo za oblike B, MR i ML.
Pričvrsni vijak
Da bi se navedene sile opterećenja FS bezbedno preusmerile u okolnu konstrukciju, potrebno je da koristite sve postojeće prolazne otvore spoljašnjih i unutrašnjih šina prečnika Ø 6,6. Alternativno su dostupni otvori Ø5,2. Uzdužni otvori Ø 6,6 x 3,4 olakšavaju podešavanje tokom montaže, ako je to potrebno. Izuzimanje pričvrsnih vijaka smanjuje opterećenje. Montaža se može izvršiti pomoću sledećih vijaka:
| Oznaka - standard | Spoljašnja šina | Unutrašnja šina |
| Vijak sa polukružnom imbus glavom | ISO 7380 | M 5 / M 6 | M 5 / M 6 |
| Ravan cilindrični vijak sa unutrašnjim šestouglom | DIN 7984 / DIN 6912 | M 5 | M 5 |
B: Sa zaustavnom gumom
Zaustavne gume oblika B prigušuju udar šine u određenom krajnjem položaju. Ovo minimizira razvoj buke i produžava radni vek. U delimično sakrivenom i delimično vidljivom stanju na šinama, prilagođavaju se određenim zahtevima u pogledu oblika, materijala i tvrdoće.
Ako dođe do većeg statičnog ili dinamičnog opterećenja u pravcu izvlačenja, opterećenje treba da apsorbuju eksterni zaustavni elementi.
Oblici MR / ML sa zaustavnom gumom, bravica pozadi
Oblici MR / ML se koriste u primenama gde šina treba da bude zaključana u zadnjem krajnjem položaju. Samostalno izvlačenje npr. kosim položajem je sprečeno. Ako dođe do većeg opterećenja u pravcu izvlačenja u zaključanom položaju, opterećenje treba da apsorbuju eksterni elementi za zaključavanje.
Kada je zatvorena, mehanika za zatvaranje ulazi u udubljenje na spoljašnjoj šini opterećenjem pomoću opruge. Pritiskom na ručicu za deblokiranje oslobađaju se unutrašnja i srednja šina za izvlačenje. Nazad u zadnjem krajnjem položaju, mehanizam uleže automatski u udubljenje spoljašnjih šina prilikom prelaženja preko rampe.
Oblik K sa zaustavnom gumom, bravica napred
Oblik K se koristi kada izvlačenje treba da ostane u prednjem krajnjem položaju tokom određenog vremenskog perioda. Tako se npr. radovi na održavanju mogu izvoditi uz otvoreno izvlačenje. Ako dođe do većeg opterećenja u zaključanom položaju, opterećenje treba da predvide eksterni elementi za zaključavanje.
Da biste aktivirali funkciju, šina mora potpuno da se izvuče unapred gde se automatski zabravljuje preko unapred zategnute poluge za zaključavanje. Otključava se pritiskom na prekidač tako da se šina otpusti za uvlačenje.
Oblici QR / QL sa zaustavnom gumom, bravica pozadi i napred
Oblici QR / QL objedinjuju karakteristike oblika MR, ML i K. Unutrašnja i srednja šina uležu u odgovaraj́ući krajnji položaj.
Za razliku od bravice oblika K, oblici QR / QL se aktiviraju preko unutrašnjeg polužnog sistema. Pritiskom na zelenu ručicu za deblokiranje aktivira se prekidač za zaključavanje i oslobađa se šina za uvlačenje ili izvlačenje.
