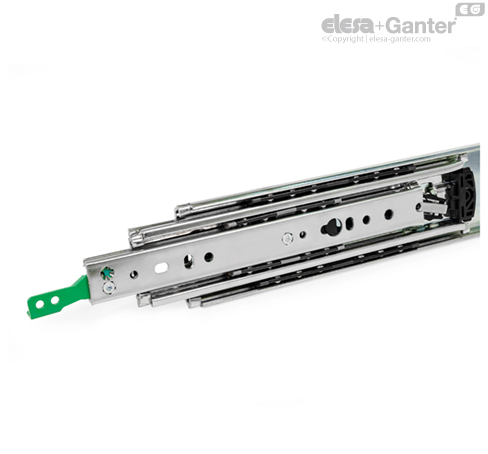

GN 1440-QR Teleskopske šine sa zaustavnom gumom, bravica pozadi i napred, desno

Teleskopske šine GN 1440 se postavljaju vertikalno i u paru. Hod dostiže ≈100% nominalne dužine l₁ (potpuno izvlačenje). Patentirani plastični okviri kugličnog ležaja za veoma mirno kretanje šina.

Teleskopske šine različitih oblika, npr. sa i bez bravice, mogu se slobodno kombinovati, zbog čega GN 1440 nisu dostupne u parovima već pojedinačno. Zbog simetričnog mehanizma, oblici B i K mogu se montirati na levu ili desnu stranu elementa za izvlačenje.

Pristupačnost svim montažnim otvorima obezbeđena je upotrebom pomoćnih otvora. U zavisnosti od proizvodnje, mogu da postoje dodatni otvori, međutim, prikazani su samo montažni otvori.

* Bušenje je potrebno samo za oblike B i K. | ** Bušenje je potrebno samo za oblike B, MR i ML.

Da bi se navedene sile opterećenja F_S bezbedno preusmerile u okolnu konstrukciju, potrebno je da koristite sve postojeće prolazne otvore spoljašnjih i unutrašnjih šina prečnika Ø 6,6. Alternativno su dostupni otvori Ø5,2. Uzdužni otvori Ø 6,6 x 3,4 olakšavaju podešavanje tokom montaže, ako je to potrebno. Izuzimanje pričvrsnih vijaka smanjuje opterećenje. Montaža se može izvršiti pomoću sledećih vijaka:

Zaustavne gume oblika B prigušuju udar šine u određenom krajnjem položaju. Ovo minimizira razvoj buke i produžava radni vek. U delimično sakrivenom i delimično vidljivom stanju na šinama, prilagođavaju se određenim zahtevima u pogledu oblika, materijala i tvrdoće.

Ako dođe do većeg statičnog ili dinamičnog opterećenja u pravcu izvlačenja, opterećenje treba da apsorbuju eksterni zaustavni elementi.

Oblici MR / ML se koriste u primenama gde šina treba da bude zaključana u zadnjem krajnjem položaju. Samostalno izvlačenje npr. kosim položajem je sprečeno. Ako dođe do većeg opterećenja u pravcu izvlačenja u zaključanom položaju, opterećenje treba da apsorbuju eksterni elementi za zaključavanje.

Kada je zatvorena, mehanika za zatvaranje ulazi u udubljenje na spoljašnjoj šini opterećenjem pomoću opruge. Pritiskom na ručicu za deblokiranje oslobađaju se unutrašnja i srednja šina za izvlačenje. Nazad u zadnjem krajnjem položaju, mehanizam uleže automatski u udubljenje spoljašnjih šina prilikom prelaženja preko rampe.

Oblik K se koristi kada izvlačenje treba da ostane u prednjem krajnjem položaju tokom određenog vremenskog perioda. Tako se npr. radovi na održavanju mogu izvoditi uz otvoreno izvlačenje. Ako dođe do većeg opterećenja u zaključanom položaju, opterećenje treba da predvide eksterni elementi za zaključavanje.

Da biste aktivirali funkciju, šina mora potpuno da se izvuče unapred gde se automatski zabravljuje preko unapred zategnute poluge za zaključavanje. Otključava se pritiskom na prekidač tako da se šina otpusti za uvlačenje.

Oblici QR / QL objedinjuju karakteristike oblika MR, ML i K. Unutrašnja i srednja šina uležu u odgovaraj́ući krajnji položaj.

Za razliku od bravice oblika K, oblici QR / QL se aktiviraju preko unutrašnjeg polužnog sistema. Pritiskom na zelenu ručicu za deblokiranje aktivira se prekidač za zaključavanje i oslobađa se šina za uvlačenje ili izvlačenje.
